MÁI ĐÓNG MỞ GIẾNG TRỜI

Hệ mái đóng mở giếng trời được thiết kế như một hệ thống kỹ thuật hoàn chỉnh, tích hợp nhiều lớp công nghệ nhằm đảm bảo vận hành ổn định, chính xác và an toàn trong điều kiện môi trường thực tế. Khác với các giải pháp mái tĩnh, hệ này yêu cầu sự đồng bộ cao giữa kết cấu, cơ khí và điều khiển.

1. Cấu trúc hệ mái đóng mở giếng trời

1.1 Hệ kết cấu chịu lực chính

Kết cấu đóng vai trò nền tảng cho toàn bộ hệ thống, thường sử dụng thép cường độ cao (S355, S460) hoặc hợp kim nhôm. Dạng kết cấu phổ biến gồm:

• Dàn không gian (space frame)
• Dầm hộp (box girder)
• Kết cấu vòm (arched structure)

Khẩu độ thiết kế dao động từ 5m đến 30m, với tải trọng phân bố từ 0.75–2.5 kN/m² tùy theo vật liệu mái.

1.2 Lớp bao che: mái kính hoặc polycarbonate

Hệ bao che sử dụng:

• Kính cường lực laminated (2 lớp 8–12mm)
• Polycarbonate multiwall dày 10–25mm

Hệ số truyền sáng đạt:

• Kính: 60–75%
• Polycarbonate: 45–65%

Trong các hệ mái skylight, lớp vật liệu này đóng vai trò quyết định đến hiệu suất chiếu sáng và cách nhiệt.

1.3 Hệ ray trượt (rail system)

Ray là thành phần quan trọng trong hệ mái kính đóng mở, đảm bảo chuyển động tuyến tính chính xác:

• Ray thép hợp kim tôi cứng
• Độ sai lệch cho phép: ±2 mm trên toàn tuyến
• Có thể sử dụng multi-rail (2–6 ray song song)

Ray được thiết kế để chịu tải động và tĩnh, với hệ số an toàn ≥ 1.5.

1.4 Hệ bánh xe và dẫn hướng

Bánh xe (wheel bogie) sử dụng:

• Vật liệu thép tôi hoặc polyurethane chịu mài mòn
• Tải trọng mỗi cụm: 2–10 tấn

Cơ chế dẫn hướng giúp hạn chế rung lắc và đảm bảo chuyển động ổn định khi hệ mái vận hành.

1.5 Hệ truyền động cơ khí

Hệ truyền động gồm:

• Motor điện công suất 0.75–5 kW
• Hộp số giảm tốc (gearbox)
• Cơ cấu rack & pinion hoặc cable drive

Tốc độ di chuyển trung bình của mái: 5–15 m/phút.

1.6 Hệ điều khiển trung tâm

Hệ điều khiển sử dụng PLC công nghiệp:

• Đồng bộ nhiều điểm (multi-point sync)
• Sai số vận hành: 3–5 mm
• Điều khiển theo kịch bản cài đặt sẵn

Đây là thành phần cốt lõi của hệ giếng trời tự động, đảm bảo vận hành chính xác và an toàn.

1.7 Hệ cảm biến và an toàn

Hệ thống tích hợp:

• Cảm biến mưa (rain sensor)
• Cảm biến gió (anemometer)
• Cảm biến vị trí (limit switch)
• Cảm biến tải (load sensor)

Khi tốc độ gió vượt 50–70 km/h, hệ thống tự động đóng mái để bảo vệ công trình.

2. Nguyên lý vận hành của mái đóng mở giếng trời

2.1 Cơ chế chuyển động chính

Hệ mái hoạt động theo cơ chế trượt (sliding) hoặc xếp lớp (stacking), trong đó các module di chuyển trên ray theo phương ngang.

Chuyển động được điều khiển đồng bộ để đảm bảo không xảy ra hiện tượng lệch tải hoặc kẹt cơ khí.

2.2 Đồng bộ đa điểm (multi-point synchronization)

Một hệ mái có thể có từ 4 đến 20 điểm truyền động hoạt động cùng lúc. PLC sẽ:

• Giám sát vị trí từng module
• Điều chỉnh tốc độ từng motor
• Đảm bảo sai số dưới 5 mm

2.3 Phân phối tải trọng

Tải trọng mái được phân bổ đều qua hệ ray và bánh xe:

• Tránh tập trung ứng suất
• Giảm nguy cơ biến dạng kết cấu
• Tăng tuổi thọ hệ thống

2.4 Cơ chế chống kẹt (anti-jamming)

Hệ thống sử dụng:

• Cảm biến lực
• Giám sát dòng điện motor

Khi phát hiện bất thường, hệ thống sẽ dừng khẩn cấp để tránh hư hỏng.

2.5 Tự động hóa theo điều kiện môi trường

Trong hệ thông gió tự nhiên, mái sẽ:

• Mở khi nhiệt độ trong nhà cao hơn ngoài trời
• Đóng khi phát hiện mưa hoặc gió lớn

Thời gian phản hồi hệ thống: 5–15 giây.

2.6 Chế độ vận hành linh hoạt

Bao gồm:

• Tự động hoàn toàn (auto mode)
• Điều khiển thủ công (manual override)
• Điều khiển từ xa qua BMS

2.7 Cơ chế fail-safe khi mất điện

Hệ thống tích hợp:

• UPS dự phòng
• Cơ cấu mở/đóng bằng tay

Đảm bảo mái có thể đóng kín để chống nước trong mọi tình huống.

3. Các mô hình mái đóng mở phổ biến trong giếng trời

3.1 Sliding roof (mái trượt)

Các module trượt song song trên ray, phù hợp với khẩu độ vừa và lớn.

3.2 Folding roof (mái gập)

Mái gập lại theo dạng accordion, tiết kiệm không gian khi mở.

3.3 Stacking roof (mái xếp lớp)

Các module xếp chồng lên nhau, thường dùng trong không gian hạn chế.

3.4 Lift & slide system

Kết hợp nâng và trượt, giúp giảm ma sát khi vận hành.

3.5 Curved track system

Ray cong theo hình dạng kiến trúc, thường áp dụng cho atrium có hình học phức tạp.

3.6 Hybrid system

Kết hợp nhiều cơ chế trong một hệ để tối ưu hiệu suất vận hành.

Ứng dụng thực tế xem tại bài “Mái đóng mở trung tâm thương mại: Giải pháp cho atrium và giếng trời trong thiết kế hiện đại (46)”.

Trong thiết kế và triển khai mái đóng mở giếng trời, các thông số kỹ thuật và tiêu chuẩn đóng vai trò quyết định đến độ an toàn, độ bền và hiệu quả vận hành của hệ thống. Đây là một hệ kỹ thuật phức hợp nên mọi chỉ số đều cần được tính toán theo điều kiện thực tế của từng công trình.

1. Thông số kỹ thuật của mái đóng mở giếng trời

1.1 Khẩu độ và quy mô hệ mái

Khẩu độ phổ biến của hệ mái giếng trời dao động từ 5m đến 30m. Với các atrium lớn, khẩu độ có thể mở rộng lên đến 40–60m nếu sử dụng kết cấu không gian.

Diện tích module:

• 20–150 m²/module
• Tổng diện tích mái: 200–3000 m²

Trọng lượng hệ mái:

• 25–80 kg/m² (polycarbonate)
• 60–150 kg/m² (kính)

1.2 Vật liệu sử dụng trong hệ mái

Hệ mái sử dụng vật liệu kỹ thuật cao:

• Kính cường lực laminated: 16–24mm
• Polycarbonate multiwall: 10–25mm
• Khung thép mạ kẽm nhúng nóng hoặc nhôm định hình

Trong các hệ mái skylight, vật liệu cần đảm bảo cân bằng giữa truyền sáng, cách nhiệt và trọng lượng.

1.3 Tải trọng thiết kế

Hệ mái phải chịu nhiều loại tải:

• Tĩnh tải: 0.5–1.5 kN/m²
• Hoạt tải bảo trì: 0.75–1.0 kN/m²
• Tải gió: 0.8–1.5 kN/m² (tương đương gió cấp 10–12)
• Tải mưa: 100–300 mm/h

Đây là cơ sở để tính toán kết cấu và lựa chọn hệ mái kính đóng mở phù hợp.

1.4 Thông số vận hành cơ khí

Hệ cơ khí có các chỉ số:

• Tốc độ mở/đóng: 5–15 m/phút
• Thời gian vận hành: 2–8 phút
• Công suất motor: 0.75–5 kW/motor
• Số điểm truyền động: 4–20 điểm

Độ chính xác đồng bộ đạt mức 3–5 mm, đảm bảo vận hành ổn định cho hệ giếng trời tự động.

1.5 Hiệu suất chiếu sáng và thông gió

Hệ số truyền sáng:

• Kính: 60–75%
• Polycarbonate: 45–65%

Hiệu suất thông gió:

• 3–8 ACH (air changes per hour)

Khi kết hợp đúng thiết kế, hệ mái hỗ trợ tối ưu thông gió tự nhiên mà không cần phụ thuộc hoàn toàn vào HVAC.

1.6 Khả năng chống nước và kín khít

Hệ mái đạt tiêu chuẩn:

• Chống nước: Class 7A – 9A (EN 12208)
• Kín gió: Class 3 – 4 (EN 12207)

Hệ gioăng EPDM và máng thoát nước được thiết kế để xử lý lưu lượng mưa lớn.

1.7 Độ bền và tuổi thọ hệ thống

Tuổi thọ thiết kế:

• Kết cấu thép: 25–50 năm
• Motor và cơ khí: 10–20 năm
• Vật liệu mái: 10–30 năm

Chu kỳ bảo trì: 6–12 tháng/lần.

2. Tiêu chuẩn kỹ thuật áp dụng

2.1 Tiêu chuẩn kết cấu

Thiết kế kết cấu tuân theo:

• Eurocode (EN 1991, EN 1993)
• TCVN 2737 (tải trọng và tác động)

Đảm bảo khả năng chịu tải và ổn định lâu dài của hệ mái.

2.2 Tiêu chuẩn vật liệu kính

Kính sử dụng trong mái kính đóng mở cần đáp ứng:

• EN 12150 (kính cường lực)
• EN 14449 (kính laminated)

Đảm bảo an toàn khi vỡ và khả năng chịu lực.

2.3 Tiêu chuẩn chống nước và kín khí

Các hệ mái skylight phải đạt:

• EN 1027 (thử nước)
• EN 1026 (thử gió)

Giúp hệ mái hoạt động ổn định trong điều kiện mưa bão.

2.4 Tiêu chuẩn cơ khí và truyền động

Hệ cơ khí tuân theo:

• ISO 4301 (phân loại tải trọng cơ khí)
• ISO 13849 (an toàn máy)

Đảm bảo hệ truyền động hoạt động ổn định và an toàn.

2.5 Tiêu chuẩn điều khiển và tự động hóa

Hệ giếng trời tự động sử dụng:

• IEC 61131 (lập trình PLC)
• IEC 60204 (an toàn điện máy)

Cho phép tích hợp với hệ thống BMS của tòa nhà.

2.6 Tiêu chuẩn PCCC và thoát khói

Hệ mái có thể tích hợp:

• EN 12101 (hệ thống thoát khói)

Cho phép mở mái tự động khi xảy ra cháy, hỗ trợ thoát khói và giảm nhiệt.

2.7 Tiêu chuẩn an toàn vận hành

Bao gồm:

• Anti-collision system
• Overload protection
• Emergency stop

Các tiêu chuẩn này đảm bảo hệ thông gió tự nhiên không gây rủi ro trong quá trình vận hành.

3. Các chỉ số đánh giá hiệu quả hệ mái

3.1 Hiệu quả năng lượng

Giảm tiêu thụ điện năng:

• 15–35% cho chiếu sáng
• 10–25% cho điều hòa

3.2 Hiệu suất vận hành

Tỷ lệ lỗi hệ thống:

• < 0.5%/năm

Thời gian downtime:

• < 10 giờ/năm

3.3 Mức độ tự động hóa

Hệ thống có thể:

• Tự động 80–100%
• Tích hợp AI dự báo thời tiết

3.4 Độ ổn định cơ học

Sai lệch chuyển động:

• < 5 mm

Độ rung:

• < 2 mm/s

3.5 Khả năng thích ứng môi trường

Hoạt động trong:

• Nhiệt độ: -10°C đến 60°C
• Độ ẩm: 30–95%

3.6 Mức độ an toàn người dùng

Hệ thống đảm bảo:

• Không kẹt cơ khí
• Không rơi vỡ vật liệu
• Dừng khẩn cấp khi có sự cố

3.7 Chi phí vòng đời (LCC)

Chi phí vận hành và bảo trì chiếm:

• 5–10% tổng chi phí đầu tư trong 20 năm

Cơ chế vận hành được trình bày tại bài “Công nghệ mái đóng mở tự động: Tổng quan hệ thống và nguyên lý vận hành trong công trình lớn 2026 (9)”.

Trong bối cảnh kiến trúc hiện đại ưu tiên hiệu suất vận hành và trải nghiệm người dùng, mái đóng mở giếng trời không chỉ là giải pháp kỹ thuật mà còn là yếu tố tạo nên giá trị bền vững cho công trình. Hệ mái giúp cân bằng giữa công năng, thẩm mỹ và hiệu quả năng lượng.

1. Lợi ích của mái đóng mở giếng trời

1.1 Tối ưu ánh sáng tự nhiên trong công trình

Hệ mái cho phép kiểm soát lượng ánh sáng theo thời gian thực. Khi mở hoàn toàn, độ rọi trong không gian có thể đạt 300–1000 lux, đáp ứng tiêu chuẩn chiếu sáng nội thất.

So với mái skylight cố định, hệ mái di động giúp tránh hiện tượng quá sáng hoặc chói, đặc biệt vào giờ cao điểm nắng.

1.2 Cải thiện hiệu quả thông gió tự nhiên

Hệ mái tạo điều kiện hình thành dòng đối lưu đứng:

• Không khí nóng thoát ra phía trên
• Không khí mát được hút vào từ bên dưới

Hiệu suất đạt 4–8 ACH, giúp giảm phụ thuộc vào hệ HVAC và nâng cao hiệu quả thông gió tự nhiên.

1.3 Tiết kiệm năng lượng vận hành

Việc tận dụng ánh sáng và gió tự nhiên giúp:

• Giảm 15–35% điện chiếu sáng
• Giảm 10–30% tải điều hòa

Đây là yếu tố quan trọng trong các công trình hướng đến tiêu chuẩn công trình xanh.

1.4 Tăng tính linh hoạt không gian

Không gian giếng trời có thể chuyển đổi:

• Từ không gian kín → bán ngoài trời
• Từ điều hòa → thông gió tự nhiên

Thời gian chuyển đổi chỉ từ 2–6 phút, giúp tối ưu khai thác không gian.

1.5 Nâng cao trải nghiệm người dùng

Không gian có mái mở tạo cảm giác gần gũi với thiên nhiên:

• Ánh sáng tự nhiên ổn định
• Không khí lưu thông tốt
• Giảm cảm giác bí bách

Các hệ mái kính đóng mở đặc biệt phù hợp với không gian thương mại và dịch vụ cao cấp.

1.6 Tăng giá trị bất động sản và thương mại

Công trình sử dụng giếng trời tự động thường có giá trị cao hơn:

• Tăng sức hút khách hàng
• Gia tăng thời gian lưu trú
• Cải thiện hiệu suất khai thác thương mại

1.7 Đáp ứng yêu cầu an toàn và PCCC

Hệ mái có thể tích hợp chức năng:

• Mở mái thoát khói khi cháy
• Liên động với hệ thống báo cháy

Đây là lợi thế vượt trội so với các giải pháp mái truyền thống.

2. Ứng dụng mái đóng mở giếng trời trong công trình

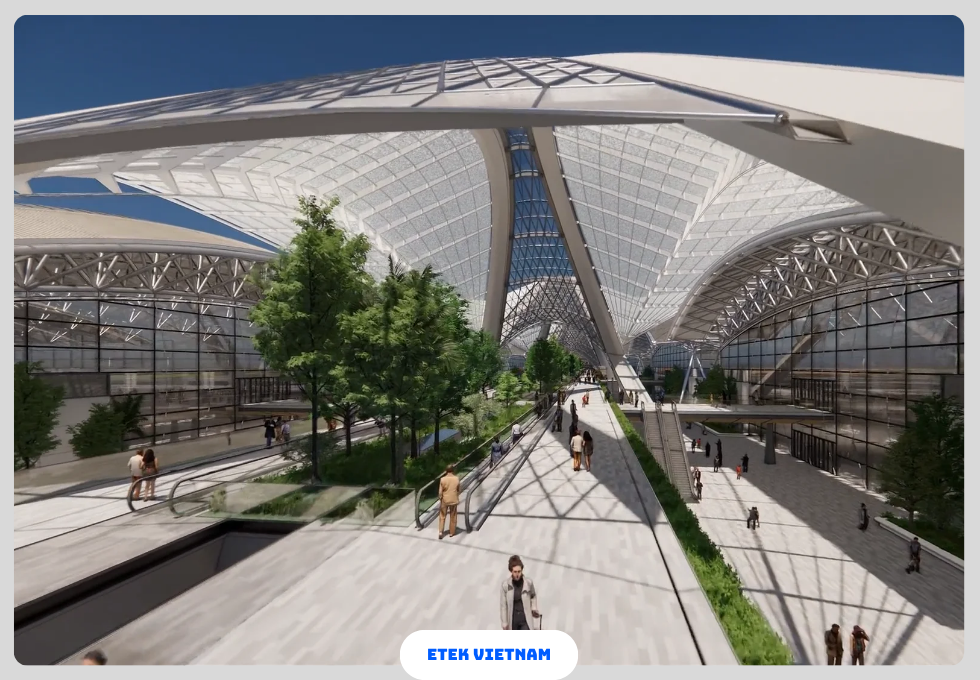

2.1 Trung tâm thương mại và atrium lớn

Trong các trung tâm thương mại, giếng trời đóng vai trò trung tâm không gian. Hệ mái đóng mở giếng trời giúp:

• Điều tiết ánh sáng theo thời gian
• Tăng trải nghiệm khách hàng
• Giảm chi phí vận hành

Khẩu độ mái thường từ 20–40m với hệ multi-rail.

2.2 Tòa nhà văn phòng hạng A

Các tòa nhà hiện đại sử dụng mái mở để:

• Cải thiện môi trường làm việc
• Tăng chất lượng không khí
• Giảm tiêu thụ năng lượng

Hệ thống thường tích hợp với BMS để vận hành đồng bộ.

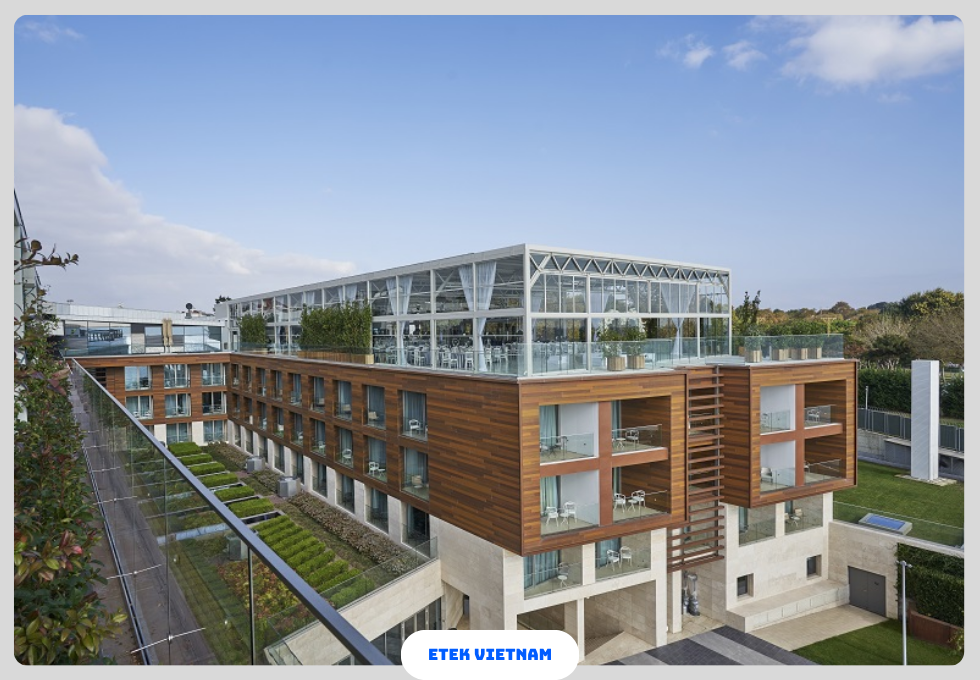

2.3 Khách sạn và resort cao cấp

Không gian giếng trời trong khách sạn thường là:

• Sảnh trung tâm
• Khu lounge
• Khu hồ bơi

Hệ mái skylight di động giúp tạo trải nghiệm linh hoạt giữa không gian trong nhà và ngoài trời.

2.4 Nhà ở cao cấp và biệt thự

Trong nhà phố và biệt thự, giếng trời giúp:

• Lấy sáng cho khu vực trung tâm
• Tăng thông gió cho không gian kín

Việc sử dụng mái kính đóng mở giúp kiểm soát hoàn toàn điều kiện môi trường.

2.5 Công trình cải tạo (retrofit)

Hệ mái có thể lắp đặt trên công trình hiện hữu:

• Nâng cấp hiệu suất sử dụng
• Tăng giá trị kiến trúc
• Cải thiện điều kiện vi khí hậu

2.6 Không gian sự kiện và đa chức năng

Các khu vực tổ chức sự kiện yêu cầu:

• Không gian linh hoạt
• Khả năng thích ứng nhanh

Hệ mái cho phép chuyển đổi giữa:

• Không gian ngoài trời
• Không gian kín có điều hòa

2.7 Công trình xanh và thông minh

Trong các dự án hướng đến bền vững, hệ giếng trời tự động đóng vai trò quan trọng:

• Tối ưu năng lượng
• Giảm phát thải CO₂
• Tích hợp hệ thống điều khiển thông minh

3. Giá trị dài hạn của hệ mái đóng mở

3.1 Tối ưu chi phí vòng đời công trình

Mặc dù chi phí đầu tư ban đầu cao hơn, nhưng:

• Giảm chi phí vận hành dài hạn
• Tăng hiệu quả khai thác

3.2 Gia tăng giá trị kiến trúc

Hệ mái tạo điểm nhấn:

• Không gian mở ấn tượng
• Thiết kế hiện đại

3.3 Tăng khả năng cạnh tranh dự án

Các công trình tích hợp thông gió tự nhiên và mái mở thường:

• Thu hút nhà đầu tư
• Đáp ứng tiêu chuẩn quốc tế

3.4 Đáp ứng xu hướng đô thị hóa

Trong đô thị mật độ cao, giếng trời kết hợp mái mở giúp:

• Giải quyết thiếu ánh sáng
• Cải thiện chất lượng sống

3.5 Khả năng mở rộng và nâng cấp

Hệ mái có thể:

• Nâng cấp hệ điều khiển
• Tích hợp công nghệ mới

3.6 Tính bền vững lâu dài

Giảm tác động môi trường:

• Tiết kiệm năng lượng
• Tối ưu tài nguyên tự nhiên

3.7 Khẳng định đẳng cấp công trình

Việc sử dụng mái đóng mở giếng trời thể hiện:

• Đầu tư vào công nghệ
• Định vị công trình cao cấp

TÌM HIỂU THÊM:

Các sản phẩm và dịch vụ robot tự động hóa của ETEK
