MẶT BẰNG KHO TỰ ĐỘNG: 7 YẾU TỐ HẠ TẦNG ẢNH HƯỞNG TRỰC TIẾP ĐẾN THIẾT KẾ
Mặt bằng kho tự động là nền tảng quyết định mức độ khả thi, hiệu quả đầu tư và khả năng mở rộng của hệ thống lưu trữ – xuất nhập hiện đại. Việc đánh giá đúng hiện trạng hạ tầng giúp doanh nghiệp sớm nhận diện rủi ro về chiều cao, sàn, cột hay PCCC, từ đó tránh xung đột kỹ thuật và phát sinh chi phí trong giai đoạn thiết kế layout chi tiết.

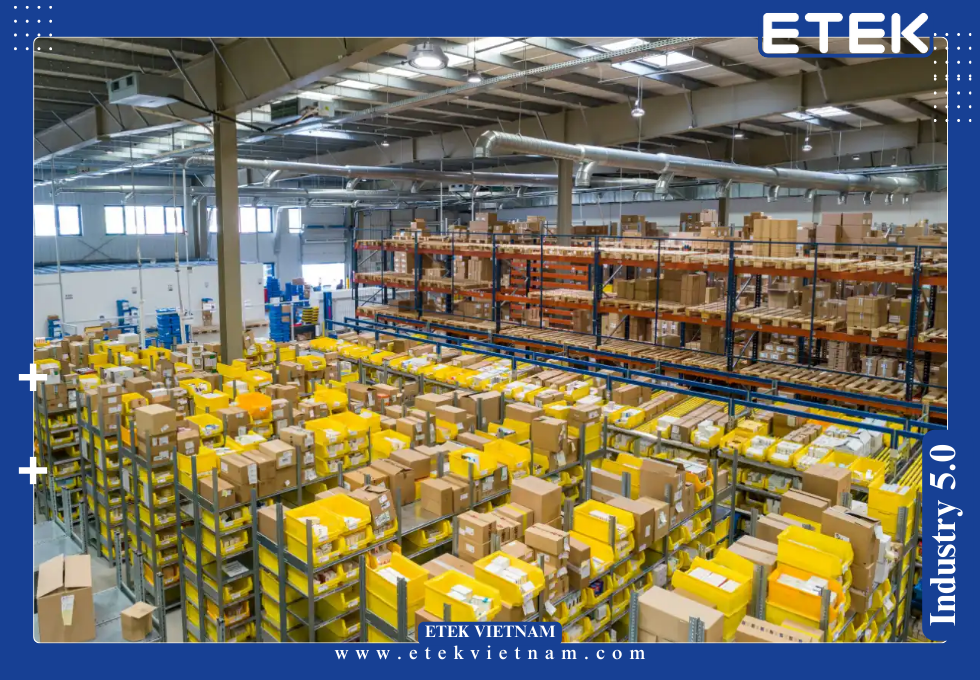

1. ĐÁNH GIÁ TỔNG THỂ HẠ TẦNG KHO TRÊN MẶT BẰNG KHO TỰ ĐỘNG
1.1. Vai trò của hạ tầng kho trong kho tự động
Hạ tầng kho là yếu tố chi phối trực tiếp khả năng triển khai AS/RS, shuttle, stacker crane hay AMR. Mặt bằng không phù hợp có thể làm giảm tốc độ xử lý, tăng chi phí retrofit và giới hạn tải trọng thiết bị. Đánh giá hạ tầng cần thực hiện trước thiết kế layout để xác định giới hạn kỹ thuật ngay từ đầu.
1.2. Mối liên hệ giữa mặt bằng kho tự động và layout hệ thống
Layout kho tự động phụ thuộc vào kích thước lô đất, nhịp cột, không gian trống và hướng luồng vật tư. Một mặt bằng kho tự động tối ưu cho phép bố trí lối đi hẹp 1.6–1.8 m cho shuttle hoặc 1.4 m cho VNA, giúp tăng mật độ lưu trữ lên 30–40% so với kho truyền thống.
1.3. Phân loại kho hiện hữu và mức độ sẵn sàng tự động hóa
Kho xây mới thường đạt mức sẵn sàng cao do chủ động thiết kế. Kho cải tạo lại thường gặp giới hạn về kết cấu nhà kho, tải sàn và PCCC. Việc phân loại này giúp doanh nghiệp ước lượng chi phí đầu tư bổ sung cho gia cường sàn, nâng mái hoặc điều chỉnh cột.
1.4. Các chỉ số kỹ thuật cần khảo sát ban đầu
Khảo sát ban đầu cần ghi nhận cao độ nền, độ phẳng sàn FF/FL, chiều cao thông thủy, bước cột, tải trọng sàn thiết kế và công suất điện dự phòng. Các thông số này là dữ liệu đầu vào bắt buộc cho mô phỏng dòng chảy và lựa chọn thiết bị phù hợp.
1.5. Rủi ro khi bỏ qua đánh giá mặt bằng kho tự động
Nếu không đánh giá kỹ mặt bằng kho tự động, doanh nghiệp dễ gặp tình trạng thiết bị không đạt chiều cao nâng, sàn không chịu được tải 1.2–1.5 tấn/pallet hoặc hệ thống PCCC xung đột với ray stacker crane, dẫn đến phát sinh chi phí điều chỉnh lớn.
1.6. Vai trò của khảo sát trong giai đoạn tiền thiết kế
Khảo sát đóng vai trò cầu nối giữa ý tưởng đầu tư và thiết kế layout chi tiết. Dữ liệu khảo sát chính xác giúp kỹ sư dự báo trước các điểm nghẽn hạ tầng, từ đó đề xuất phương án kỹ thuật phù hợp với ngân sách và lộ trình tự động hóa.
- Quy trình khảo sát mặt bằng được trình bày tại bài “Khảo sát kho tự động: 7 hạng mục hiện trạng bắt buộc trước khi triển khai dự án”.

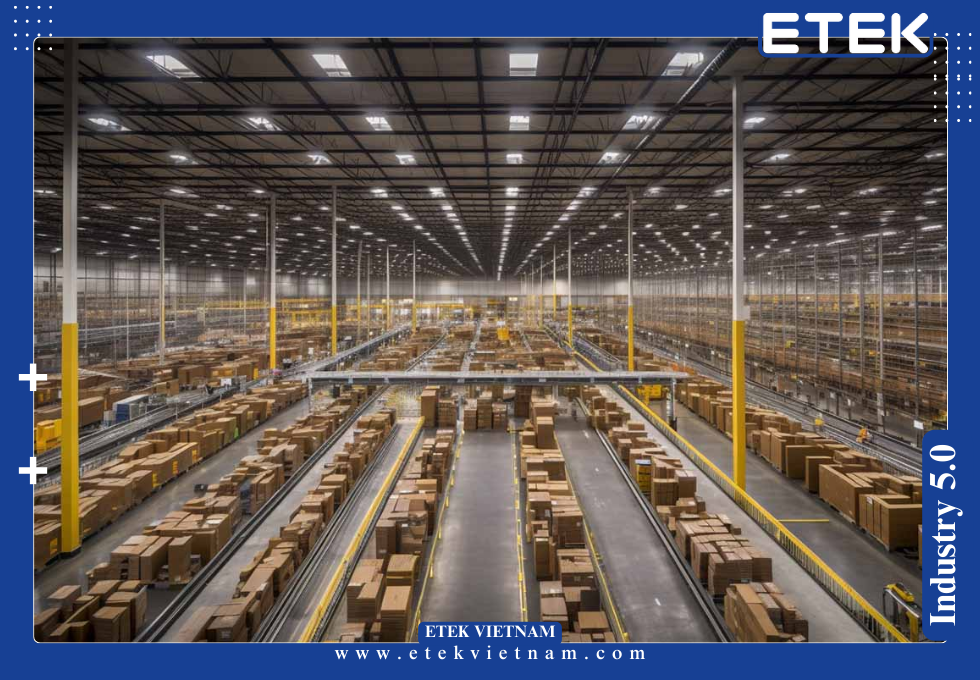

2. CHIỀU CAO KHO VÀ ẢNH HƯỞNG ĐẾN MẶT BẰNG KHO TỰ ĐỘNG
2.1. Chiều cao thông thủy và khả năng lưu trữ
Chiều cao kho thông thủy quyết định số tầng pallet và loại thiết bị nâng. Kho cao 10–12 m chỉ phù hợp VNA hoặc shuttle thấp tầng, trong khi kho từ 18–24 m mới khai thác hiệu quả AS/RS, giúp tăng dung lượng lưu trữ gấp 2–3 lần trên cùng diện tích.
2.2. Giới hạn chiều cao do kết cấu mái
Mái thép nhẹ hoặc mái tôn thường giới hạn tải treo và khoảng không gian lắp đặt sprinkler. Điều này ảnh hưởng trực tiếp đến thiết kế rack cao tầng. Đánh giá kết cấu nhà kho giúp xác định có cần gia cường xà gồ hay không trước khi nâng chiều cao khai thác.
2.3. Ảnh hưởng của dầm, xà và hệ thống MEP
Dầm ngang, ống gió và máng cáp có thể làm giảm chiều cao hữu dụng 0.5–1.2 m. Với mặt bằng kho tự động, việc bố trí lại MEP ngay từ đầu giúp tránh xung đột với ray dẫn hướng hoặc khung rack cao tầng.
2.4. Tỷ lệ chiều cao trên diện tích sàn
Chỉ số H/D được dùng để đánh giá hiệu quả không gian. Kho có H/D thấp thường kém hiệu quả cho tự động hóa. Khi chiều cao tăng, mật độ lưu trữ tăng theo cấp số nhân, giúp rút ngắn thời gian hoàn vốn đầu tư hệ thống.
2.5. An toàn vận hành với kho cao tầng
Kho cao trên 20 m yêu cầu kiểm soát rung động, độ võng và sai số lắp đặt dưới ±5 mm. Đây là điều kiện bắt buộc để thiết bị tự động vận hành ổn định, giảm rủi ro dừng hệ thống ngoài kế hoạch.
2.6. Khả năng mở rộng chiều cao trong tương lai
Đánh giá chiều cao kho không chỉ cho hiện tại mà còn cho giai đoạn mở rộng. Kho có dư địa nâng thêm 4–6 m sẽ linh hoạt hơn khi tăng công suất mà không cần mở rộng diện tích đất.
3. SÀN KHO CÔNG NGHIỆP VÀ TẢI TRỌNG TRONG MẶT BẰNG KHO TỰ ĐỘNG
3.1. Vai trò của sàn kho công nghiệp trong kho tự động
Sàn kho công nghiệp là nền tảng chịu toàn bộ tải trọng tĩnh và động của rack, pallet và thiết bị tự động. Với mặt bằng kho tự động, sàn không chỉ chịu tải mà còn ảnh hưởng đến độ chính xác di chuyển của stacker crane, shuttle và AGV. Sai lệch nhỏ trên sàn có thể gây rung lắc, giảm tuổi thọ thiết bị.
3.2. Tải trọng thiết kế tiêu chuẩn cho kho tự động
Kho pallet tự động thường yêu cầu tải sàn 5–7 tấn/m², cao hơn kho thường chỉ 2–3 tấn/m². Nếu sử dụng rack cao 20 m, tải tập trung tại chân cột rack có thể vượt 120 kN. Đánh giá đúng tải trọng giúp tránh nứt sàn và lún cục bộ trong quá trình vận hành.
3.3. Độ phẳng và độ dốc cho thiết bị tự động
Độ phẳng sàn được đánh giá bằng chỉ số FF/FL. Với mặt bằng kho tự động, FF ≥ 50 và FL ≥ 35 là yêu cầu phổ biến. Độ dốc sàn không vượt quá 1/1000 để đảm bảo ray dẫn hướng và bánh xe thiết bị hoạt động ổn định, hạn chế sai lệch vị trí.
3.4. Khe co giãn và ảnh hưởng đến layout
Khe co giãn sàn nếu cắt ngang lối di chuyển hoặc vị trí đặt rack sẽ gây mất ổn định. Trong thiết kế mặt bằng kho tự động, các khe này cần được xử lý bằng nẹp thép hoặc bố trí lại layout để tránh xung đột kỹ thuật.
3.5. Gia cường sàn cho kho cải tạo
Với kho hiện hữu, gia cường sàn kho công nghiệp bằng lớp topping bê tông cường độ cao hoặc bản thép phân tải là giải pháp phổ biến. Việc này giúp tiết kiệm chi phí so với phá dỡ toàn bộ sàn cũ.
3.6. Ảnh hưởng của rung động đến hệ thống tự động
Rung động do xe nâng, máy ép hoặc hoạt động sản xuất gần kho có thể làm sai lệch cảm biến. Do đó, đánh giá rung động nền là bước quan trọng khi khảo sát mặt bằng kho tự động trong khu công nghiệp đa chức năng.
- Yêu cầu kỹ thuật sàn và kết cấu được làm rõ trong bài “Yêu cầu kỹ thuật về sàn, kết cấu và tải trọng kho tự động ”.

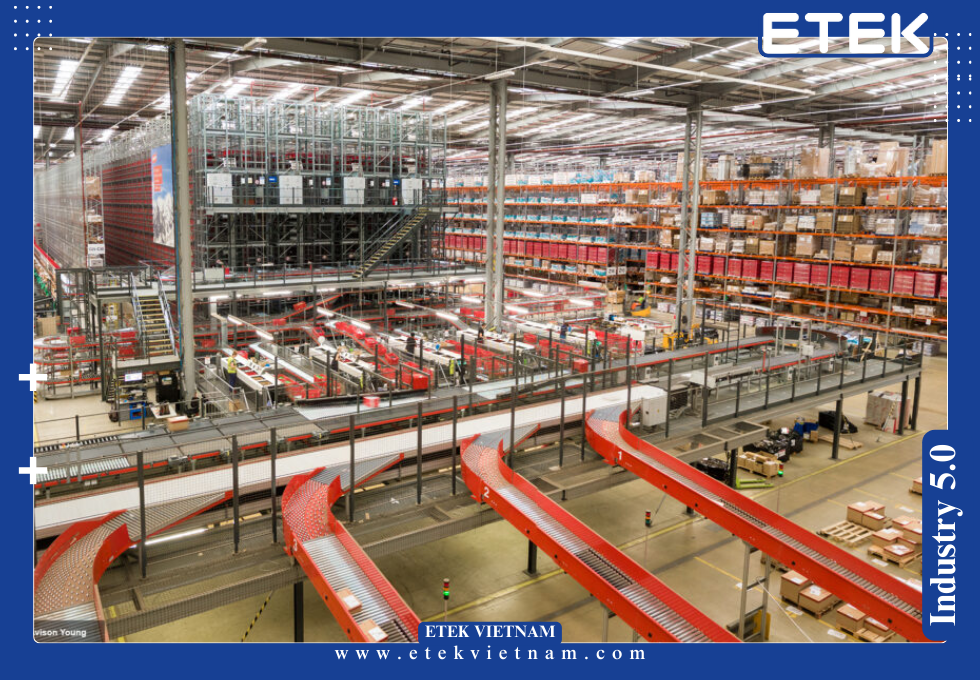

4. CỘT, NHỊP VÀ KẾT CẤU NHÀ KHO TRONG MẶT BẰNG KHO TỰ ĐỘNG
4.1. Bước cột và khả năng bố trí rack
Bước cột lý tưởng cho kho tự động là 9–12 m. Cột dày đặc làm giảm tính linh hoạt của mặt bằng kho tự động, buộc phải cắt ngắn dãy rack hoặc tăng số aisle, từ đó giảm mật độ lưu trữ tổng thể.
4.2. Ảnh hưởng của cột lệch tâm
Cột lệch hoặc không đồng trục gây khó khăn cho việc bố trí ray stacker crane. Trong nhiều trường hợp, phải thiết kế rack né cột, làm tăng chi phí thép và giảm hiệu quả không gian của hạ tầng kho.
4.3. Kết cấu nhà kho và khả năng chịu tải ngang
Kết cấu nhà kho phải đáp ứng tải ngang do gió, động đất và dao động thiết bị. Kho cao tầng yêu cầu khung thép hoặc bê tông có độ cứng cao, kiểm soát chuyển vị ngang dưới L/500 để đảm bảo an toàn vận hành.
4.4. Liên kết giữa rack và kết cấu công trình
Một số hệ AS/RS sử dụng rack như kết cấu chính. Khi đó, liên kết giữa rack và nền móng phải được tính toán chi tiết. Việc này đòi hỏi đánh giá đồng thời mặt bằng kho tự động và kết cấu tổng thể của công trình.
4.5. Hạn chế khi cải tạo kho cũ
Kho cũ thường có nhịp cột nhỏ và cao độ thấp. Việc can thiệp vào kết cấu nhà kho để phục vụ tự động hóa cần tính toán kỹ để tránh ảnh hưởng đến an toàn công trình và thời gian ngừng hoạt động.
4.6. Dự phòng cho mở rộng kết cấu trong tương lai
Một mặt bằng kho tự động tốt cần dự phòng khả năng tháo dỡ cột phụ hoặc mở rộng nhịp trong tương lai. Điều này giúp doanh nghiệp linh hoạt nâng cấp hệ thống mà không phải xây mới hoàn toàn.
5. PCCC VÀ AN TOÀN VẬN HÀNH TRONG MẶT BẰNG KHO TỰ ĐỘNG
5.1. PCCC là rào cản lớn của kho tự động
Trong mặt bằng kho tự động, PCCC thường là yếu tố gây xung đột kỹ thuật nhiều nhất. Rack cao tầng, lối đi hẹp và mật độ hàng hóa lớn khiến phương án chữa cháy truyền thống không còn phù hợp. Nếu không đánh giá sớm, hệ thống PCCC có thể buộc phải thiết kế lại toàn bộ layout.
5.2. Chiều cao kho và phương án chữa cháy
Khi chiều cao kho vượt 12 m, hệ sprinkler trần tiêu chuẩn không còn hiệu quả. Kho tự động thường phải dùng sprinkler trong rack hoặc hệ thống ESFR. Điều này ảnh hưởng trực tiếp đến khoảng cách tầng rack và cấu hình lưu trữ trong mặt bằng kho tự động.
5.3. Khoảng cách an toàn và lối thoát hiểm
Theo tiêu chuẩn, khoảng cách thoát nạn không vượt quá 30–45 m tùy loại kho. Với hạ tầng kho tự động hóa cao, việc bố trí lối thoát phải song song với thiết kế aisle để không làm gián đoạn luồng vật tư tự động.
5.4. Ảnh hưởng của PCCC đến kết cấu và sàn
Bể nước chữa cháy, trụ bơm và đường ống lớn tạo thêm tải trọng đáng kể. Điều này tác động trực tiếp đến sàn kho công nghiệp và móng. Nếu không tính từ đầu, chi phí gia cường sẽ tăng mạnh ở giai đoạn thi công.
5.5. Tích hợp PCCC với hệ thống điều khiển
Kho tự động hiện đại yêu cầu PCCC kết nối với WMS và PLC để dừng thiết bị khi có sự cố. Việc tích hợp này cần được xem xét ngay từ bước đánh giá mặt bằng kho tự động nhằm tránh thay đổi hệ thống điều khiển sau này.
5.6. Sai lầm phổ biến khi cải tạo PCCC kho cũ
Nhiều kho cải tạo giữ nguyên hệ PCCC cũ, dẫn đến không đạt chuẩn khi lắp rack cao tầng. Đây là rủi ro lớn về pháp lý và an toàn vận hành, đặc biệt với kho có giá trị hàng hóa cao.
- Từ mặt bằng, bước tiếp theo là bài “Thiết kế layout kho tự động tối ưu diện tích và luồng vận hành ”.

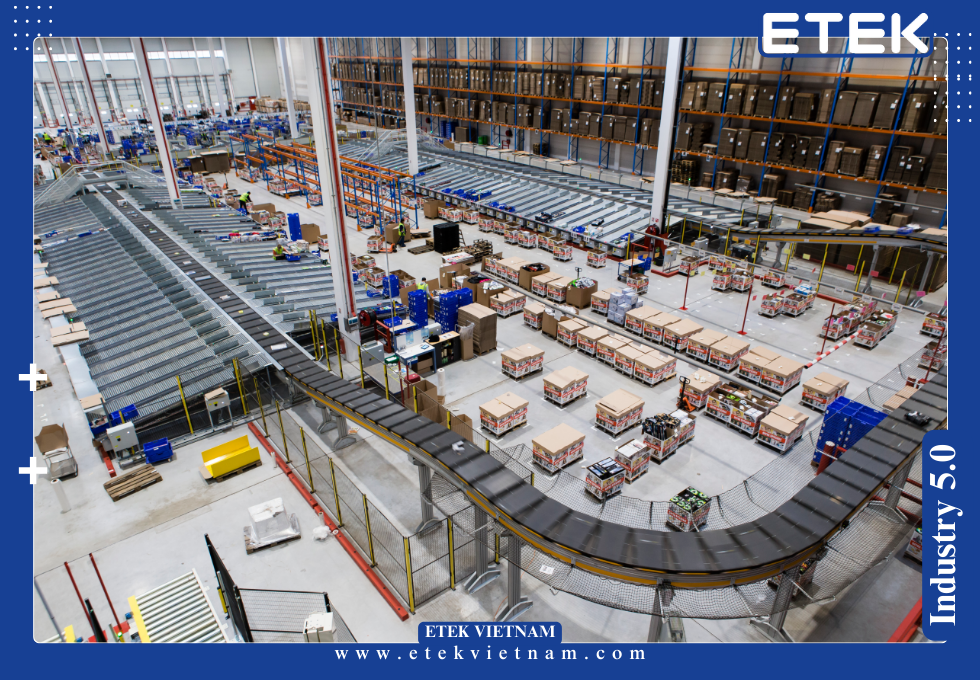

6. GIAO THÔNG NỘI BỘ, ĐIỆN VÀ DỮ LIỆU TRONG MẶT BẰNG KHO TỰ ĐỘNG
6.1. Luồng giao thông và tổ chức aisle
Giao thông nội bộ ảnh hưởng trực tiếp đến hiệu suất kho. Trong mặt bằng kho tự động, aisle cần được tối ưu cho thiết bị tự hành, hạn chế giao cắt với lối đi bộ để giảm rủi ro vận hành và tăng tốc độ xử lý đơn hàng.
6.2. Bán kính quay và không gian đầu aisle
Shuttle, AGV hay AMR yêu cầu không gian đầu aisle đủ lớn để quay đầu và chuyển hướng. Thiếu không gian này sẽ làm giảm hiệu quả khai thác hạ tầng kho, dù hệ thống thiết bị có hiện đại đến đâu.
6.3. Hệ thống điện cho kho tự động
Kho tự động yêu cầu nguồn điện ổn định, thường từ 200–400 kVA cho hệ AS/RS trung bình. Việc đánh giá sớm giúp xác định có cần nâng cấp trạm biến áp hay không trước khi hoàn thiện mặt bằng kho tự động.
6.4. Hạ tầng mạng và dữ liệu
WMS, WCS và thiết bị IoT cần mạng LAN công nghiệp hoặc WiFi chuẩn công nghiệp. Việc bố trí tủ mạng, cáp và điểm phát sóng phải đồng bộ với layout để tránh vùng chết tín hiệu trong kho cao tầng.
6.5. Không gian bảo trì và kỹ thuật
Kho tự động cần khu vực bảo trì riêng cho thiết bị và linh kiện. Trong nhiều dự án, không gian này bị bỏ qua khi đánh giá mặt bằng kho tự động, dẫn đến khó khăn trong vận hành dài hạn.
6.6. Dự phòng cho mở rộng công suất
Một mặt bằng kho tự động tốt cần dự phòng đường điện, cáp dữ liệu và không gian mở rộng aisle. Điều này giúp nâng công suất 20–30% trong tương lai mà không phải dừng kho dài ngày.
7. ĐÁNH GIÁ NHANH MẶT BẰNG KHO TỰ ĐỘNG TRƯỚC KHI THIẾT KẾ LAYOUT
7.1. Checklist kỹ thuật cho doanh nghiệp
Doanh nghiệp nên rà soát nhanh chiều cao, tải sàn, bước cột, PCCC, điện và giao thông nội bộ. Checklist này giúp xác định mức độ sẵn sàng của mặt bằng kho tự động trước khi làm việc với đơn vị thiết kế.
7.2. Nhận diện sớm rào cản hạ tầng
Việc nhận diện sớm các hạn chế về kết cấu nhà kho hay sàn kho công nghiệp giúp doanh nghiệp tránh thay đổi layout nhiều lần, tiết kiệm chi phí tư vấn và thời gian triển khai.
7.3. Liên kết giữa khảo sát và thiết kế
Khảo sát là bước trung gian quan trọng giữa hiện trạng và thiết kế. Dữ liệu khảo sát chính xác giúp đội ngũ kỹ sư xây dựng phương án layout phù hợp nhất với mặt bằng kho tự động hiện hữu.
7.4. Tối ưu chi phí đầu tư dài hạn
Đánh giá đúng hạ tầng kho giúp doanh nghiệp lựa chọn mức tự động hóa phù hợp, tránh đầu tư vượt nhu cầu hoặc phát sinh chi phí gia cường không cần thiết.
7.5. Giảm rủi ro vận hành sau triển khai
Kho tự động có vòng đời dài 15–20 năm. Một mặt bằng kho tự động được đánh giá kỹ ngay từ đầu sẽ giảm thiểu rủi ro dừng hệ thống, lỗi thiết bị và chi phí bảo trì ngoài kế hoạch.
7.6. Nền tảng cho mở rộng và nâng cấp
Mặt bằng phù hợp không chỉ phục vụ hiện tại mà còn là nền tảng cho các giai đoạn mở rộng sau này, khi nhu cầu lưu trữ và xử lý đơn hàng tăng trưởng.
8. PHÂN TÍCH CHUYÊN SÂU KHẢ NĂNG TRIỂN KHAI TRÊN MẶT BẰNG KHO TỰ ĐỘNG
8.1. Đánh giá mức độ phù hợp theo cấp độ tự động hóa
Không phải mặt bằng kho tự động nào cũng phù hợp cho mức tự động hóa cao. Kho có chiều cao kho dưới 10 m thường chỉ phù hợp bán tự động. Kho từ 12–18 m có thể triển khai shuttle đa tầng. Trên 18 m mới khai thác hiệu quả AS/RS. Việc phân loại này giúp doanh nghiệp chọn giải pháp phù hợp với hiện trạng hạ tầng kho, tránh đầu tư vượt khả năng khai thác.
8.2. So sánh chi phí giữa cải tạo và xây mới
Với kho cải tạo, chi phí gia cường sàn kho công nghiệp và điều chỉnh kết cấu nhà kho có thể chiếm 20–35% tổng vốn đầu tư. Kho xây mới có chi phí ban đầu cao hơn nhưng tối ưu cho tự động hóa, giúp giảm chi phí vận hành dài hạn. Phân tích này cần thực hiện song song với đánh giá mặt bằng kho tự động để lựa chọn phương án kinh tế nhất.
8.3. Ảnh hưởng của sai số thi công đến kho tự động
Sai số thi công nền và cột trong kho truyền thống thường ±10–15 mm. Tuy nhiên, kho tự động yêu cầu sai số dưới ±5 mm. Nếu mặt bằng kho tự động không đạt chuẩn, chi phí hiệu chỉnh ray, rack và cảm biến sẽ tăng đáng kể, ảnh hưởng tiến độ và độ ổn định hệ thống.
8.4. Tác động của môi trường vận hành
Nhiệt độ, độ ẩm và bụi ảnh hưởng trực tiếp đến thiết bị tự động. Kho thực phẩm hoặc kho lạnh cần đánh giá lại hạ tầng kho về vật liệu sàn, lớp phủ và kết cấu chống ngưng tụ. Những yếu tố này phải được xem xét ngay từ giai đoạn đánh giá mặt bằng kho tự động.
8.5. Khả năng tích hợp sản xuất và kho tự động
Với mô hình kho liền kề sản xuất, rung động và tải trọng động tăng cao. Điều này yêu cầu kiểm tra lại sàn kho công nghiệp và móng. Nếu không đánh giá kỹ, hệ thống tự động dễ bị lỗi định vị, ảnh hưởng độ chính xác xuất nhập.
8.6. Tính linh hoạt khi thay đổi chủng loại hàng hóa
Kho tự động có vòng đời dài, trong khi chủng loại hàng hóa thay đổi liên tục. Mặt bằng kho tự động cần đủ linh hoạt để thay đổi kích thước pallet, tải trọng và phương thức lưu trữ mà không phải can thiệp lớn vào kết cấu nhà kho.
9. MẶT BẰNG KHO TỰ ĐỘNG NHƯ MỘT CÔNG CỤ RA QUYẾT ĐỊNH ĐẦU TƯ
9.1. Từ mặt bằng đến bài toán tài chính
Đánh giá đúng mặt bằng kho tự động giúp doanh nghiệp dự báo chính xác CAPEX và OPEX. Chiều cao, tải sàn và PCCC ảnh hưởng trực tiếp đến suất đầu tư trên mỗi vị trí pallet, từ đó tác động đến thời gian hoàn vốn.
9.2. Giảm thiểu thay đổi thiết kế ở giai đoạn sau
Thay đổi layout sau khi đã chọn thiết bị có thể làm tăng chi phí 10–20%. Việc phân tích kỹ hạ tầng kho ngay từ đầu giúp hạn chế điều chỉnh, rút ngắn thời gian triển khai dự án.
9.3. Vai trò của tư vấn khảo sát độc lập
Đơn vị khảo sát độc lập giúp đánh giá khách quan mặt bằng kho tự động, đặc biệt với các kho cải tạo. Dữ liệu khảo sát chính xác là cơ sở để nhà cung cấp thiết bị và đơn vị thiết kế phối hợp hiệu quả.
9.4. Tối ưu lộ trình tự động hóa theo giai đoạn
Không phải lúc nào cũng cần tự động hóa toàn bộ. Dựa trên mặt bằng kho tự động, doanh nghiệp có thể chia dự án thành nhiều giai đoạn, phù hợp dòng tiền và tăng trưởng thực tế.
9.5. Giảm rủi ro pháp lý và an toàn
Đánh giá đầy đủ PCCC, kết cấu và sàn giúp kho đáp ứng yêu cầu pháp lý ngay từ đầu. Điều này đặc biệt quan trọng với kho cao tầng, nơi chiều cao kho và tải trọng ảnh hưởng lớn đến an toàn.
9.6. Nền tảng cho chuyển đổi số logistics
Kho tự động là bước quan trọng trong chuyển đổi số. Một mặt bằng kho tự động được chuẩn bị tốt sẽ giúp triển khai WMS, phân tích dữ liệu và tối ưu chuỗi cung ứng hiệu quả hơn.
