MULTI RAIL ROOF SYSTEM: CÔNG NGHỆ NHIỀU RAY GIÚP TĂNG ỔN ĐỊNH VÀ TẢI TRỌNG CHO MÁI ĐÓNG MỞ

multi rail roof system là giải pháp kỹ thuật cốt lõi trong các hệ mái mở đóng khẩu độ lớn, giúp phân phối tải trọng và đảm bảo vận hành ổn định. Trong các công trình quy mô lớn, việc sử dụng hệ nhiều ray không chỉ là lựa chọn mà là yêu cầu bắt buộc để đảm bảo độ chính xác, an toàn và hiệu suất vận hành dài hạn của hệ mái di động.

1. TỔNG QUAN VỀ MULTI RAIL ROOF SYSTEM TRONG HỆ MÁI MỞ ĐÓNG

1.1 Multi rail roof system là gì trong hệ mái di động

multi rail roof system là cấu hình kỹ thuật sử dụng nhiều ray song song để dẫn hướng chuyển động của các module mái trong hệ mái mở đóng. Đây là một thành phần thuộc hệ cơ khí – truyền động, đóng vai trò quyết định trong việc đảm bảo tính ổn định và khả năng chịu tải của toàn bộ hệ thống.

Trong các hệ mái khẩu độ lớn từ 30m đến 200m+, tải trọng mỗi module có thể đạt từ 50 đến 1200 tấn. Với mức tải này, việc sử dụng một hoặc hai ray là không đủ để đảm bảo phân bố lực đồng đều.

1.2 Vai trò của hệ nhiều ray trong kết cấu mái di động

hệ nhiều ray không chỉ là giải pháp dẫn hướng, mà còn là thành phần kết cấu chịu lực gián tiếp. Các ray hoạt động như các điểm tựa phân tán tải trọng xuống nền móng, giúp giảm ứng suất cục bộ và tăng tuổi thọ hệ thống.

Mỗi ray trong hệ thống có thể chịu một phần tải trọng khác nhau, tùy thuộc vào thiết kế phân bố tải và cấu hình wheel bogie.

1.3 Sự khác biệt giữa hệ một ray và multi rail roof system

Hệ một ray hoặc hai ray thường chỉ áp dụng cho các hệ mái nhỏ hoặc tải nhẹ. Ngược lại, multi rail roof system được sử dụng trong các công trình yêu cầu:

• Khẩu độ lớn
• Tải trọng cao
• Độ chính xác vận hành mm-level
• Đồng bộ đa điểm (10–100+ điểm)

Điểm khác biệt lớn nhất nằm ở khả năng phân phối tải và kiểm soát sai lệch trong quá trình vận hành.

1.4 Cấu hình ray song song trong hệ mái mở đóng

Một ray song song trong hệ multi-rail thường được bố trí theo nguyên tắc đối xứng hoặc theo dải tải trọng. Khoảng cách giữa các ray được tính toán dựa trên:

• Chiều rộng module mái
• Trọng lượng bản thân
• Tải gió và tải mưa
• Mô men uốn của kết cấu

Khoảng cách ray phổ biến: 1.5m – 6m tùy theo thiết kế.

1.5 Tích hợp multi-rail trong hệ cơ khí – truyền động

Trong hệ mái mở đóng, multi rail roof system được tích hợp với:

• Wheel bogie system (bánh xe đa trục)
• Motor đồng bộ đa điểm
• Hệ thống encoder đo vị trí
• PLC điều khiển trung tâm

Sự tích hợp này giúp đảm bảo các module mái di chuyển đồng bộ với sai số chỉ từ 3–5 mm.

1.6 Ứng dụng multi-rail trong công trình quy mô lớn

Các công trình như sân vận động, trung tâm triển lãm và atrium lớn đều sử dụng multi rail roof system như một tiêu chuẩn kỹ thuật. Đây là yếu tố bắt buộc để đảm bảo:

• Vận hành ổn định trong điều kiện gió lớn
• Đóng/mở trong thời gian 1–10 phút
• Không xảy ra hiện tượng kẹt hoặc lệch ray

Để hiểu nền tảng hệ mái, xem bài “Hệ mái đóng mở tự động là gì? Giải pháp cho công trình quy mô lớn”.

2. NGUYÊN LÝ KỸ THUẬT CỦA HỆ NHIỀU RAY TRONG MÁI ĐÓNG MỞ

2.1 Cơ chế phân phối tải trong multi rail roof system

Trong multi rail roof system, tải trọng của module mái được phân bổ qua nhiều điểm tiếp xúc thông qua hệ bánh xe. Mỗi ray chịu một phần tải, giúp giảm tải trọng trên từng điểm riêng lẻ.

Công thức phân phối tải cơ bản:

• Tổng tải trọng = Tĩnh tải + Hoạt tải + Tải gió + Tải động
• Tải trên mỗi ray = Tổng tải / số lượng ray (có xét hệ số phân bố)

2.2 Vai trò của kết cấu ray trong ổn định chuyển động

kết cấu ray không chỉ chịu tải mà còn đảm bảo định hướng chuyển động chính xác. Ray phải đáp ứng các yêu cầu:

• Độ thẳng hoặc độ cong chính xác cao
• Sai số lắp đặt < 2 mm
• Khả năng chống biến dạng dưới tải trọng lớn

Vật liệu ray thường là thép cường độ cao (S355 hoặc tương đương).

2.3 Tương tác giữa ray và hệ bánh xe (wheel bogie)

Hệ bánh xe đa trục (bogie) được thiết kế để tương thích với ray song song, cho phép:

• Phân bố tải đều trên nhiều bánh
• Giảm ma sát
• Hạn chế rung động

Mỗi bogie có thể chứa từ 4 đến 16 bánh xe tùy theo tải trọng thiết kế.

2.4 Đồng bộ đa ray trong hệ điều khiển PLC

Trong multi rail roof system, việc đồng bộ chuyển động giữa các ray là yếu tố sống còn. Hệ điều khiển PLC sử dụng:

• Encoder tuyến tính
• Cảm biến vị trí
• Thuật toán đồng bộ hóa

Sai số cho phép thường nằm trong khoảng 3–5 mm trên toàn hệ.

2.5 Kiểm soát sai lệch và chống kẹt (anti-jamming)

Một trong những rủi ro lớn nhất của hệ mái di động là lệch ray. hệ nhiều ray giúp giảm rủi ro này bằng cách:

• Phân tán lực
• Giảm áp lực cục bộ
• Tăng số điểm kiểm soát

Ngoài ra, hệ thống còn tích hợp cảm biến phát hiện lệch và dừng khẩn cấp.

2.6 Ảnh hưởng của tải gió và môi trường đến hệ ray

Trong các công trình lớn, tải gió có thể đạt tới hàng trăm kN. multi rail roof system giúp:

• Giảm dao động ngang
• Tăng độ ổn định tổng thể
• Phân tán lực gió trên nhiều điểm

Điều này đặc biệt quan trọng trong các khu vực có điều kiện thời tiết phức tạp.

2.7 Bảng thông số kỹ thuật tham chiếu hệ nhiều ray

3. VÌ SAO MULTI RAIL ROOF SYSTEM LÀ BẮT BUỘC TRONG CÔNG TRÌNH QUY MÔ LỚN

3.1 Giới hạn của hệ ray đơn trong mái đóng mở khẩu độ lớn

Trong các hệ mái mở đóng khẩu độ trên 30m, cấu hình ray đơn hoặc hai ray nhanh chóng đạt đến giới hạn chịu tải. Khi tải trọng module vượt quá 100 tấn, ứng suất tập trung tại điểm tiếp xúc giữa bánh xe và ray tăng mạnh, gây biến dạng cục bộ.

multi rail roof system khắc phục vấn đề này bằng cách phân bổ lực trên nhiều điểm tựa, giúp giảm áp lực đơn vị (kN/m²) và hạn chế hiện tượng lún lệch. Đây là điều kiện tiên quyết để đảm bảo tuổi thọ hệ thống vượt 20–30 năm.

3.2 Phân tích tải trọng và nhu cầu sử dụng hệ nhiều ray

Trong thiết kế thực tế, tổng tải trọng của một module mái được tính theo công thức:

• Tĩnh tải (self-weight): 0.3 – 1.2 kN/m²
• Hoạt tải (maintenance): 0.25 – 0.75 kN/m²
• Tải gió: 0.5 – 2.5 kN/m²
• Tải động khi vận hành: hệ số 1.1 – 1.3

Khi tổng tải vượt ngưỡng thiết kế của ray đơn, hệ nhiều ray trở thành giải pháp duy nhất để đảm bảo phân phối lực hợp lý và tránh quá tải cục bộ.

3.3 Ổn định hình học và kiểm soát biến dạng kết cấu

Trong hệ mái khẩu độ lớn, biến dạng không chỉ đến từ tải trọng mà còn từ giãn nở nhiệt và sai lệch lắp đặt. ray song song giúp duy trì hình học ổn định bằng cách:

• Giữ trục chuyển động cố định
• Hạn chế xoắn module mái
• Giảm sai lệch tích lũy theo chiều dài

Độ võng cho phép của hệ mái thường giới hạn ở L/400 đến L/600, yêu cầu hệ ray phải có độ cứng cao và phân bố hợp lý.

3.4 Khả năng mở rộng quy mô với multi rail roof system

Một ưu điểm quan trọng của multi rail roof system là khả năng mở rộng theo mô-đun. Khi tăng khẩu độ hoặc tải trọng, hệ thống có thể:

• Bổ sung thêm ray
• Tăng số bogie
• Nâng cấp motor và hệ điều khiển

Điều này cho phép thiết kế linh hoạt mà không cần thay đổi toàn bộ cấu trúc hệ mái, đặc biệt hữu ích trong các dự án EPC quy mô lớn.

3.5 Tối ưu hóa chi phí vòng đời (LCC) của hệ mái

Mặc dù chi phí đầu tư ban đầu của multi rail roof system cao hơn hệ ray đơn, nhưng chi phí vòng đời lại thấp hơn nhờ:

• Giảm hao mòn cơ khí
• Giảm tần suất bảo trì
• Hạn chế sự cố vận hành

Chi phí bảo trì trung bình có thể giảm 20–35% trong vòng 10 năm vận hành so với hệ ray ít.

3.6 Đáp ứng tiêu chuẩn an toàn và vận hành quốc tế

Các tiêu chuẩn thiết kế quốc tế như EN, ISO hoặc tiêu chuẩn sân vận động FIFA đều yêu cầu hệ mái di động phải đảm bảo:

• Phân phối tải đồng đều
• Không xảy ra lệch ray
• Có hệ thống fail-safe

multi rail roof system là cấu hình duy nhất đáp ứng đồng thời các yêu cầu này trong các công trình quy mô lớn.

3.7 Bảng so sánh hệ ray đơn và hệ nhiều ray

Cấu trúc ray cơ bản được trình bày tại bài “Hệ ray mái đóng mở: Thiết kế ray thẳng, ray cong và multi-rail cho công trình lớn (14)”.

4. THIẾT KẾ KỸ THUẬT CHI TIẾT CỦA HỆ MULTI RAIL ROOF SYSTEM

4.1 Nguyên tắc bố trí ray song song trong mặt bằng

Trong thiết kế multi rail roof system, các ray song song được bố trí dựa trên trục tải trọng chính của module mái. Nguyên tắc bao gồm:

• Phân bố đều theo chiều rộng mái
• Đảm bảo đối xứng tải trọng
• Tối ưu khoảng cách để giảm mô men uốn

Khoảng cách ray thường được tối ưu thông qua mô hình FEM (Finite Element Method).

4.2 Thiết kế tiết diện và vật liệu kết cấu ray

kết cấu ray phải đáp ứng đồng thời các yêu cầu về chịu lực và độ chính xác hình học. Các yếu tố chính gồm:

• Tiết diện ray: I-beam, box hoặc rail chuyên dụng
• Vật liệu: thép cường độ cao (fy ≥ 355 MPa)
• Xử lý bề mặt: mạ kẽm nhúng nóng hoặc sơn epoxy

Độ mài mòn cho phép thường < 1 mm sau 10.000 chu kỳ vận hành.

4.3 Hệ bánh xe và phân bố tải trên nhiều ray

Hệ bánh xe trong multi rail roof system được thiết kế theo dạng bogie đa trục, với khả năng tự cân bằng tải. Các thông số điển hình:

• Số bánh/bogie: 4 – 16 bánh
• Đường kính bánh: 200 – 600 mm
• Vật liệu: thép hợp kim hoặc polyurethane

Hệ thống này đảm bảo mỗi ray song song nhận tải đều, tránh quá tải cục bộ.

4.4 Hệ truyền động đồng bộ đa điểm

Để vận hành trên nhiều ray, hệ truyền động phải đảm bảo đồng bộ tuyệt đối. Cấu hình phổ biến:

• Motor điện công suất 5 – 50 kW
• Hộp số giảm tốc
• Hệ rack & pinion hoặc cable drive

multi rail roof system yêu cầu tất cả các điểm truyền động phải được điều khiển đồng bộ qua PLC để tránh lệch chuyển động.

4.5 Hệ điều khiển và cảm biến giám sát

Hệ điều khiển đóng vai trò trung tâm trong multi rail roof system, bao gồm:

• PLC công nghiệp
• Encoder tuyến tính
• Cảm biến tải và vị trí

Sai số điều khiển được giới hạn trong 3–5 mm, đảm bảo hệ mái vận hành chính xác và an toàn.

4.6 Giải pháp chống biến dạng và sai lệch ray

Trong quá trình vận hành dài hạn, kết cấu ray có thể bị biến dạng do tải trọng và môi trường. Các giải pháp kỹ thuật gồm:

• Bù sai lệch bằng hệ bánh xe linh hoạt
• Điều chỉnh ray định kỳ
• Sử dụng cảm biến phát hiện lệch

Những giải pháp này giúp duy trì độ chính xác của multi rail roof system trong suốt vòng đời.

4.7 Bảng thông số thiết kế chi tiết hệ multi-rail

5. TỐI ƯU VẬN HÀNH VÀ ĐỘ ỔN ĐỊNH CỦA MULTI RAIL ROOF SYSTEM

5.1 Đồng bộ chuyển động đa điểm trong multi rail roof system

Trong multi rail roof system, đồng bộ chuyển động không chỉ là yêu cầu kỹ thuật mà là điều kiện bắt buộc để đảm bảo an toàn. Mỗi module mái có thể được dẫn động bởi 4–20 điểm truyền động độc lập.

Hệ điều khiển PLC sử dụng thuật toán master–slave hoặc distributed control để đảm bảo tất cả các điểm di chuyển cùng vận tốc và cùng vị trí. Sai lệch vị trí giữa các điểm được kiểm soát dưới 5 mm, tránh hiện tượng xoắn hoặc kẹt cơ khí.

5.2 Tối ưu ma sát và hiệu suất truyền động trên hệ nhiều ray

Ma sát là yếu tố ảnh hưởng trực tiếp đến hiệu suất vận hành. hệ nhiều ray giúp giảm ma sát tổng thể nhờ:

• Phân tán lực ép bánh xe
• Giảm áp lực tiếp xúc (contact stress)
• Tăng hiệu suất truyền động

Hệ số ma sát điển hình giữa bánh thép và ray thép nằm trong khoảng 0.1–0.3. Với cấu hình nhiều ray, lực kéo yêu cầu từ motor có thể giảm 15–25% so với hệ ray ít.

5.3 Kiểm soát rung động và dao động kết cấu

Trong các công trình khẩu độ lớn, rung động có thể gây ảnh hưởng đến độ bền và trải nghiệm vận hành. ray song song giúp:

• Giảm biên độ dao động ngang
• Tăng độ cứng tổng thể của hệ
• Hạn chế cộng hưởng cơ học

Tần số dao động riêng của hệ mái thường được thiết kế nằm ngoài vùng kích thích của gió và chuyển động cơ khí (≥ 2 Hz).

5.4 Khả năng vận hành trong điều kiện môi trường khắc nghiệt

multi rail roof system được thiết kế để hoạt động ổn định trong các điều kiện:

• Gió lớn (≥ cấp 8)
• Mưa lớn (≥ 100 mm/h)
• Nhiệt độ biến thiên ±40°C

kết cấu ray phải có khả năng chống ăn mòn và biến dạng nhiệt. Sai lệch do giãn nở nhiệt được kiểm soát thông qua khe co giãn và thiết kế ray phân đoạn.

5.5 Bảo trì và kiểm tra hệ ray trong vận hành dài hạn

Đối với hệ nhiều ray, bảo trì không chỉ tập trung vào ray mà còn toàn bộ hệ cơ khí liên quan. Các hạng mục chính gồm:

• Kiểm tra độ mài mòn ray (≤ 1 mm)
• Kiểm tra độ song song giữa các ray
• Bôi trơn hệ bánh xe

Chu kỳ kiểm tra thường từ 3–6 tháng tùy tần suất vận hành.

5.6 Tích hợp hệ thống an toàn và fail-safe

multi rail roof system luôn đi kèm các cơ chế an toàn:

• Dừng khẩn cấp khi lệch ray
• Giới hạn hành trình (limit switch)
• Cảm biến quá tải

Trong trường hợp mất điện, hệ thống có thể chuyển sang chế độ manual hoặc sử dụng nguồn dự phòng để đảm bảo mái không bị kẹt ở vị trí nguy hiểm.

5.7 Hiệu suất vận hành tổng thể của hệ multi-rail

Vai trò phân phối tải được phân tích tại bài “Phân phối lực mái đóng mở: Cách hệ thống phân bổ tải trên nhiều điểm trong công trình lớn (13)”.

6. ỨNG DỤNG THỰC TẾ VÀ XU HƯỚNG PHÁT TRIỂN CỦA MULTI RAIL ROOF SYSTEM

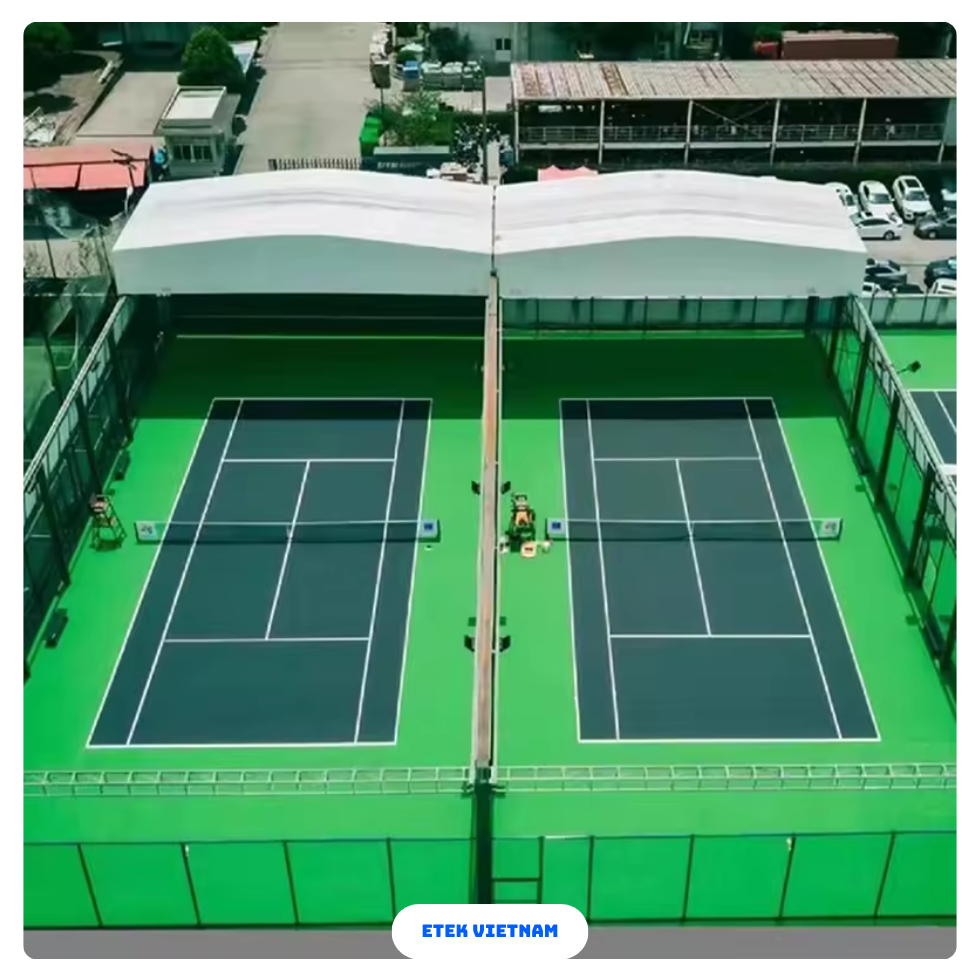

6.1 Ứng dụng trong sân vận động và nhà thi đấu

Trong các sân vận động hiện đại, multi rail roof system là cấu hình tiêu chuẩn. Với khẩu độ lên đến 200m+, hệ mái phải đảm bảo:

• Che phủ nhanh chóng khi thời tiết xấu
• Không ảnh hưởng đến tầm nhìn và âm học
• Vận hành ổn định với tải trọng hàng nghìn tấn

hệ nhiều ray cho phép hệ mái di chuyển mượt mà và chính xác trong các sự kiện lớn.

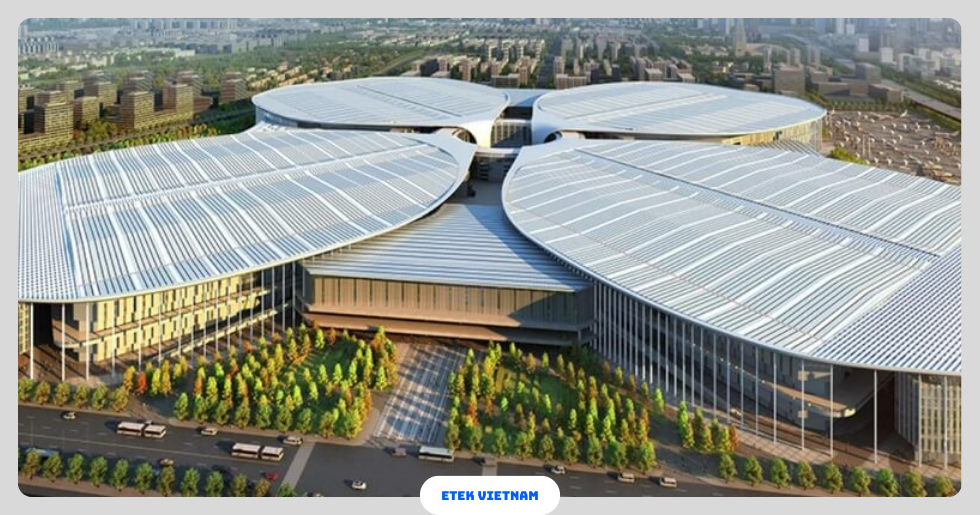

6.2 Ứng dụng trong trung tâm triển lãm và thương mại

Các trung tâm triển lãm yêu cầu không gian linh hoạt giữa indoor và outdoor. multi rail roof system giúp:

• Tạo không gian mở khi thời tiết thuận lợi
• Đóng kín khi cần điều hòa không khí

Việc sử dụng ray song song đảm bảo mái có thể di chuyển trên diện tích lớn mà không bị biến dạng.

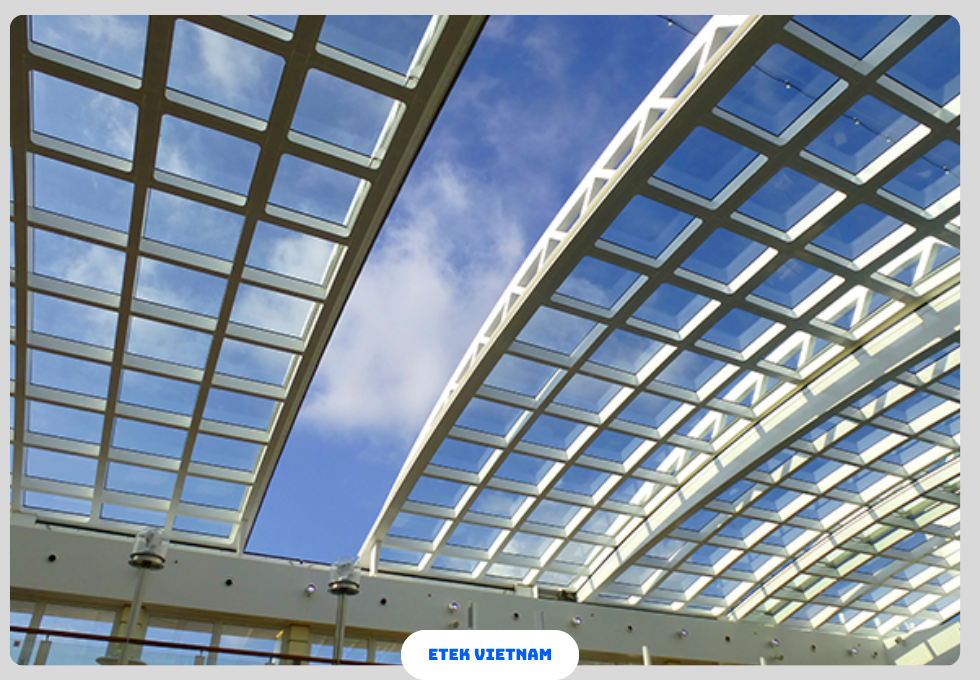

6.3 Ứng dụng trong khách sạn, resort và atrium

Trong các công trình cao cấp, hệ mái mở đóng không chỉ phục vụ chức năng mà còn tạo giá trị kiến trúc. kết cấu ray được thiết kế tinh gọn, tích hợp vào kiến trúc tổng thể.

Các atrium lớn thường sử dụng multi rail roof system để đảm bảo ánh sáng tự nhiên và thông gió khi cần thiết.

6.4 Xu hướng tự động hóa và smart control

Trong tương lai, multi rail roof system sẽ tích hợp sâu hơn với hệ thống BMS và IoT:

• Điều khiển theo dữ liệu thời tiết thời gian thực
• Tự động tối ưu vận hành theo lịch sử sử dụng
• Giám sát từ xa

hệ nhiều ray đóng vai trò nền tảng để triển khai các hệ thống điều khiển thông minh này.

6.5 Xu hướng vật liệu và công nghệ chế tạo ray

Công nghệ vật liệu đang cải thiện hiệu suất của kết cấu ray:

• Thép cường độ siêu cao (UHSS)
• Lớp phủ chống mài mòn nano
• Công nghệ gia công CNC độ chính xác cao

Những cải tiến này giúp tăng tuổi thọ và giảm chi phí bảo trì của multi rail roof system.

6.6 Khả năng tùy biến trong thiết kế EPC

Trong các dự án EPC, multi rail roof system được thiết kế theo từng công trình cụ thể:

• Điều chỉnh số lượng ray
• Tùy biến cấu hình bogie
• Thiết kế riêng hệ điều khiển

Điều này cho phép hệ mái đáp ứng các yêu cầu đặc thù của từng dự án, từ sân vận động đến trung tâm thương mại.

6.7 Vai trò của multi-rail trong tương lai kiến trúc động

Kiến trúc động (kinetic architecture) đang trở thành xu hướng toàn cầu. multi rail roof system là một trong những công nghệ cốt lõi giúp hiện thực hóa các công trình có khả năng thay đổi hình thái.

ray song song và hệ nhiều ray không chỉ phục vụ chức năng mà còn mở ra khả năng sáng tạo trong thiết kế kiến trúc.

7. PHÂN TÍCH CHUYÊN SÂU VỀ KẾT CẤU VÀ TẢI TRỌNG TRONG MULTI RAIL ROOF SYSTEM

7.1 Mô hình tính toán tải trọng trong multi rail roof system

Trong thiết kế multi rail roof system, tải trọng không được phân tích theo mô hình tĩnh đơn giản mà phải sử dụng mô hình phần tử hữu hạn (FEM). Các thành phần tải bao gồm:

• Tĩnh tải (dead load): trọng lượng kết cấu, lớp phủ mái
• Hoạt tải (live load): bảo trì, con người
• Tải gió: theo tiêu chuẩn EN 1991 hoặc ASCE 7
• Tải động: do gia tốc khi vận hành

Việc phân tích FEM cho phép xác định chính xác lực phân bố trên từng ray song song, từ đó tối ưu thiết kế.

7.2 Phân bố tải phi tuyến trên hệ nhiều ray

Không giống giả định lý tưởng, tải trọng trong hệ nhiều ray thường phân bố phi tuyến do:

• Sai lệch lắp đặt
• Biến dạng kết cấu
• Độ cứng không đồng đều

Hệ số phân bố tải (load distribution factor) có thể dao động từ 0.8 đến 1.2 giữa các ray. Do đó, multi rail roof system phải được thiết kế với hệ số an toàn cao hơn (≥ 1.5).

7.3 Ảnh hưởng của độ cứng kết cấu ray đến toàn hệ

kết cấu ray đóng vai trò như một dầm liên tục chịu tải. Độ cứng EI của ray ảnh hưởng trực tiếp đến:

• Độ võng tổng thể
• Độ lệch giữa các điểm tựa
• Khả năng duy trì song song

Nếu EI không đủ lớn, hệ mái sẽ xuất hiện hiện tượng “wave effect” – dao động dạng sóng khi vận hành.

7.4 Tương tác giữa kết cấu mái và hệ ray

Trong multi rail roof system, kết cấu mái và ray không hoạt động độc lập. Tương tác giữa hai hệ bao gồm:

• Truyền lực theo phương đứng (vertical load transfer)
• Truyền lực ngang do gió
• Tương tác động khi khởi động/dừng

Thiết kế phải đảm bảo không có hiện tượng quá tải cục bộ tại bất kỳ ray song song nào.

7.5 Phân tích ứng suất tiếp xúc bánh xe – ray

Ứng suất tiếp xúc giữa bánh xe và kết cấu ray được tính theo lý thuyết Hertz contact. Giá trị điển hình:

• Ứng suất tiếp xúc: 600 – 1200 MPa
• Diện tích tiếp xúc: vài mm²

Trong hệ nhiều ray, tải được chia nhỏ, giúp giảm ứng suất tiếp xúc và tăng tuổi thọ vật liệu.

7.6 Ảnh hưởng của sai số lắp đặt đến hiệu suất hệ

Sai số lắp đặt là yếu tố không thể tránh khỏi. Trong multi rail roof system, sai số cho phép:

• Độ lệch cao độ ray: ≤ 2 mm
• Độ lệch song song: ≤ 2 mm
• Độ lệch vị trí: ≤ 3 mm

Nếu vượt ngưỡng này, hệ mái có thể bị kẹt hoặc tăng tải cục bộ trên một số ray.

7.7 Bảng tổng hợp tải trọng và hệ số thiết kế

Liên quan đến thiết kế kết cấu xem tại bài “Kết cấu mái di động khẩu độ lớn: nguyên lý thiết kế và chịu tải trong công trình 200m+ (11)”.

8. TÍCH HỢP MULTI RAIL ROOF SYSTEM TRONG MÔ HÌNH EPC VÀ THIẾT KẾ TỔNG THỂ

8.1 Vai trò của multi rail roof system trong EPC

Trong mô hình EPC, multi rail roof system không phải là một hạng mục riêng lẻ mà là một phần tích hợp của toàn bộ hệ mái. Nó ảnh hưởng đến:

• Thiết kế kết cấu chính
• Thiết kế nền móng
• Hệ cơ điện và điều khiển

Do đó, việc lựa chọn hệ nhiều ray phải được thực hiện ngay từ giai đoạn concept design.

8.2 Tích hợp với kết cấu công trình chính

kết cấu ray thường được liên kết trực tiếp với dầm chính hoặc cột của công trình. Yêu cầu kỹ thuật bao gồm:

• Đảm bảo độ cứng liên kết
• Hạn chế chuyển vị tương đối
• Tương thích với biến dạng tổng thể

Trong nhiều dự án, ray được gắn trên dầm thép hộp hoặc dầm bê tông dự ứng lực.

8.3 Phối hợp giữa các bộ môn kỹ thuật

Triển khai multi rail roof system đòi hỏi sự phối hợp chặt chẽ giữa:

• Kết cấu (Structural)
• Cơ khí (Mechanical)
• Điện – điều khiển (Electrical & Automation)

hệ nhiều ray là điểm giao thoa của cả ba bộ môn, yêu cầu đồng bộ từ thiết kế đến thi công.

8.4 Quy trình thiết kế và kiểm tra hệ ray

Quy trình thiết kế ray song song bao gồm:

1. Phân tích tải trọng
2. Mô hình FEM
3. Thiết kế tiết diện ray
4. Kiểm tra biến dạng
5. Kiểm tra ổn định

Mỗi bước đều phải được kiểm chứng bằng tiêu chuẩn quốc tế và mô phỏng thực tế.

8.5 Kiểm soát chất lượng trong thi công lắp đặt

Trong giai đoạn thi công, kết cấu ray phải được kiểm soát nghiêm ngặt:

• Đo đạc bằng laser tracker
• Kiểm tra độ thẳng và song song
• Kiểm tra liên kết hàn và bu lông

Sai số tích lũy phải được giữ trong giới hạn cho phép để đảm bảo multi rail roof system hoạt động chính xác.

8.6 Vận hành thử nghiệm và commissioning

Trước khi đưa vào vận hành chính thức, hệ mái phải trải qua giai đoạn commissioning:

• Chạy thử không tải
• Chạy thử có tải
• Kiểm tra đồng bộ

Trong hệ nhiều ray, việc kiểm tra đồng bộ là quan trọng nhất để đảm bảo tất cả các ray hoạt động cùng nhịp.

8.7 Quản lý vòng đời và nâng cấp hệ thống

Sau khi đưa vào sử dụng, multi rail roof system cần được quản lý vòng đời:

• Theo dõi dữ liệu vận hành
• Lập kế hoạch bảo trì
• Nâng cấp hệ điều khiển

ray song song có thể được thay thế hoặc gia cường mà không cần dừng toàn bộ hệ thống nếu thiết kế ban đầu cho phép.

KẾT LUẬN MỞ RỘNG

Trong bối cảnh các công trình ngày càng lớn và phức tạp, multi rail roof system không chỉ là một giải pháp kỹ thuật mà còn là nền tảng để phát triển các hệ mái mở đóng thế hệ mới. Việc sử dụng hệ nhiều ray, tối ưu kết cấu ray và bố trí ray song song hợp lý sẽ quyết định trực tiếp đến:

• Độ an toàn công trình
• Hiệu suất vận hành
• Tuổi thọ hệ thống

Đây là yếu tố cốt lõi trong mọi dự án mái di động quy mô lớn, đặc biệt trong các công trình yêu cầu độ chính xác và độ tin cậy cao.

TÌM HIỂU THÊM:

Các sản phẩm và dịch vụ robot tự động hóa của ETEK
