DÂY CHUYỀN SƠN XE MÁY

2.1 Cấu tạo tổng thể của dây chuyền sơn xe máy

Một dây chuyền sơn xe máy tiêu chuẩn bao gồm:

1. Khu xử lý bề mặt: rửa dầu, tẩy gỉ, phốt phát hóa hoặc xử lý plasma cho nhựa.
2. Khu sấy khô sơ cấp: buồng sấy 60–80°C, loại ẩm trước khi sơn.
3. Phòng sơn xe máy gồm các buồng sơn nhựa xe máy chuyên biệt cho từng công đoạn sơn lót, sơn màu và sơn bóng.
4. Buồng sấy trung gian và cuối cùng: sấy khô và polymer hóa lớp sơn.
5. Hệ thống băng tải treo hoặc con lăn, điều khiển tự động.
6. Hệ thống cấp gió, hút khí, lọc bụi và điều hòa nhiệt – ẩm.
7. Trung tâm điều khiển PLC/SCADA giám sát toàn bộ thông số vận hành.

Các chi tiết được treo trên móc quay tự động, khoảng cách 600–900 mm, tốc độ băng tải 2–6 m/phút, cho phép 1 ca sản xuất đạt 2.000–5.000 chi tiết. Hệ thống robot phun 6 trục có khả năng lập trình góc phun ±90°, lưu lượng khí 500–1.200 L/min, giúp phủ đều các chi tiết phức tạp như yếm, ốp sườn, và mâm xe.

2.2 Nguyên lý hoạt động của công nghệ sơn 3 lớp

Công nghệ sơn 3 lớp là tiêu chuẩn vàng trong ngành xe máy, gồm:

• Lớp sơn lót (Primer coat): Tạo độ bám và chống ăn mòn. Sơn được phun ở áp suất 0,25–0,35 MPa, độ dày 10–15 µm.
• Lớp sơn màu (Base coat): Cung cấp màu sắc, hiệu ứng ánh kim hoặc ngọc trai, độ dày 15–20 µm.
• Lớp sơn bóng (Clear coat): Tạo độ bóng và chống tia UV, độ dày 10–15 µm.

Mỗi lớp sau khi phun đều được sấy trung gian ở 80–100°C trong buồng sấy chuyên dụng để bay hơi dung môi và tăng khả năng bám dính giữa các lớp. Khi hoàn thiện, sản phẩm được đưa vào buồng sấy cuối ở 140–160°C trong 30 phút để polymer hóa hoàn toàn, tạo liên kết chéo trong màng sơn.

Trong phòng sơn xe máy, tốc độ gió thẳng đứng được duy trì ở mức 0,3–0,5 m/s, nhiệt độ ổn định 22–26°C, độ ẩm 55–65%. Áp suất dương luôn cao hơn khu vực xung quanh 5–10 Pa để ngăn bụi xâm nhập.

Các hệ thống điều khiển tự động giám sát đồng thời điện áp phun, lưu lượng khí và nồng độ sơn trong không khí để duy trì tỷ lệ sơn–khí lý tưởng (AFR = 0,75–0,85). Điều này giúp lớp sơn mịn, bóng, không xuất hiện hiện tượng cam sần (orange peel) hay rỗ bề mặt.

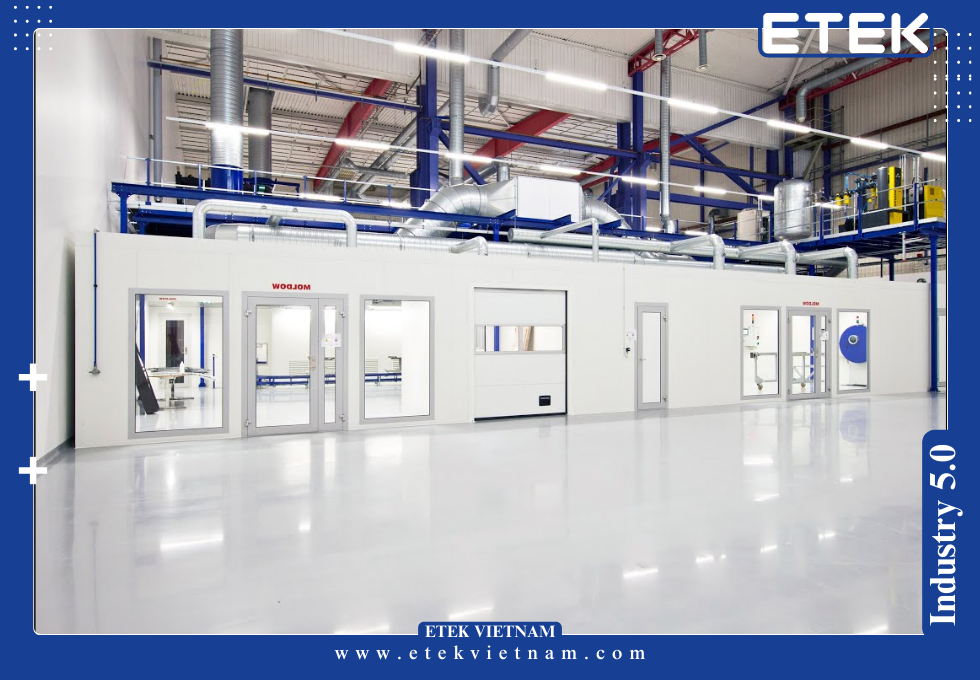

2.3 Phòng sơn xe máy và hệ thống xử lý không khí

Phòng sơn xe máy được thiết kế dạng buồng kín, cấu trúc panel cách nhiệt dày 75–100 mm, phủ sơn tĩnh điện, chịu được nhiệt độ 80°C. Hệ thống cấp khí tươi sử dụng quạt ly tâm 7,5–15 kW, lưu lượng 12.000–25.000 m³/h, kết hợp bộ lọc ba cấp: pre-filter (G4), medium filter (F7) và HEPA (H13).

Không khí sau lọc được phân phối qua trần lọc dạng màng vải sợi thủy tinh, tạo dòng khí một chiều (laminar flow) giúp cuốn trôi bụi sơn. Ánh sáng trong buồng đạt 1.000–1.200 lux, đảm bảo quan sát màu sơn chính xác.

Khí thải ra khỏi buồng được xử lý qua hệ thống lọc nước + than hoạt tính, giảm nồng độ VOC xuống < 50 mg/m³, đáp ứng QCVN 19:2009/BTNMT.

Các phòng sơn xe máy cao cấp tích hợp công nghệ cân bằng nhiệt độ – độ ẩm bằng cảm biến DHT và bộ điều khiển PID, sai số ±1°C và ±3% RH. Nhờ đó, màu sơn ổn định giữa các ca sản xuất, không lệch tông hay bạc màu.

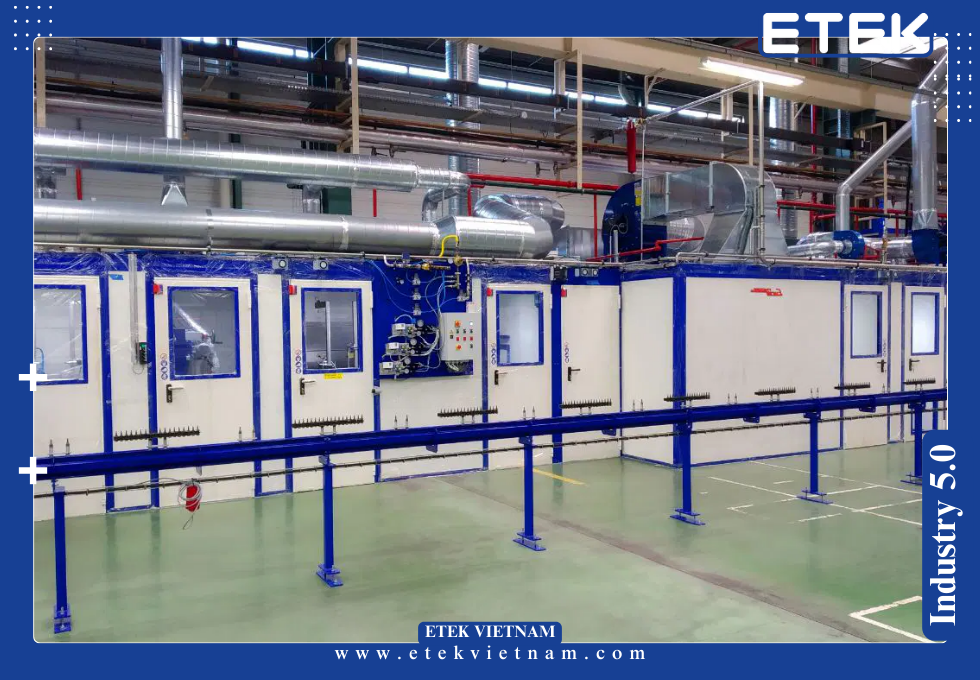

2.4 Buồng sấy – trái tim của dây chuyền sơn xe máy

Buồng sấy trong dây chuyền sơn xe máy có vai trò polymer hóa màng sơn và tăng độ bền cơ lý. Tùy theo loại sơn, nhiệt độ sấy dao động:

• Sơn dung môi: 120–160°C
• Sơn nhựa ABS: 80–100°C
• Sơn nước (PU, Acrylic): 60–80°C

Hệ thống sấy sử dụng bộ trao đổi nhiệt inox 304, hệ số truyền nhiệt 4.000–5.000 W/m²K, kết hợp quạt tuần hoàn lưu lượng 6.000–12.000 m³/h. Phân bố nhiệt được điều chỉnh bằng cảm biến K-type và bộ PID, sai số ±2°C, đảm bảo không cháy màng sơn.

Buồng được cách nhiệt bằng bông khoáng 100 mm, giảm tổn thất năng lượng 15–20%. Cửa sấy có khóa an toàn, kính chịu nhiệt 250°C, cảm biến phát hiện CO và VOC để ngắt khẩn khi cần.

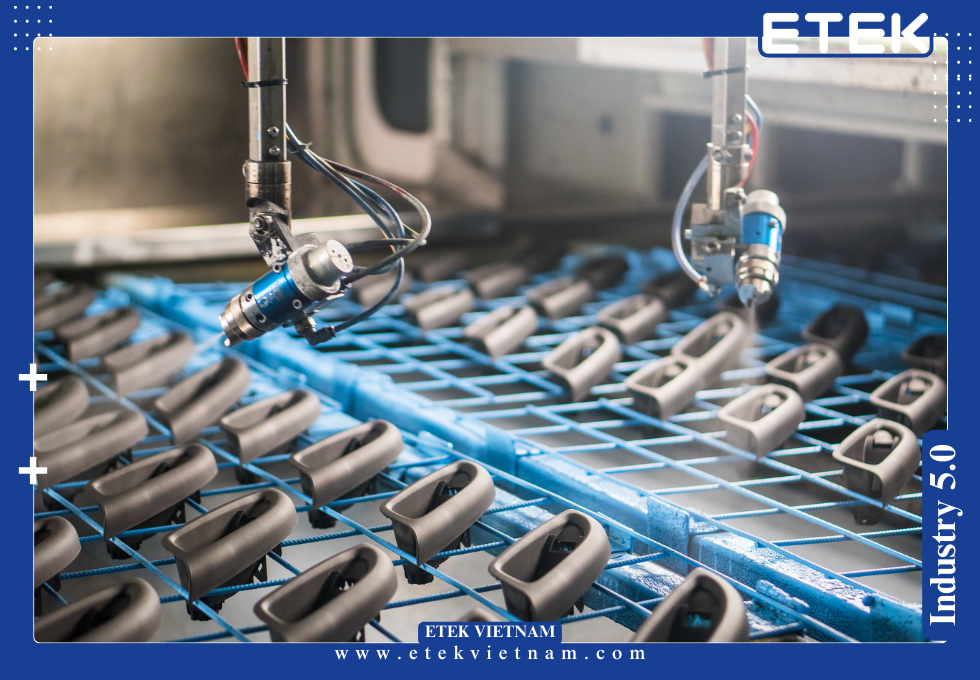

2.5 Hệ thống vận chuyển và điều khiển tự động

Băng tải treo kiểu xích đơn hoặc đôi, tải trọng 50–100 kg/m móc, sử dụng motor giảm tốc và biến tần Siemens. Vận tốc điều chỉnh từ 0,5–3 m/phút, có chế độ đảo chiều khi bảo trì.

Hệ thống điều khiển PLC Siemens S7-1200 hoặc Omron CP1H kết nối màn hình HMI cảm ứng 10–15 inch. Các thông số phun, sấy, nhiệt độ và lưu lượng khí được lưu trữ tự động trên nền tảng SCADA, hỗ trợ giám sát và truy xuất dữ liệu chất lượng (QA/QC).

Các phòng sơn xe máy, buồng sấy và robot phun được đồng bộ hóa, giúp quá trình vận hành mượt mà, không tắc nghẽn. Mức tự động hóa có thể đạt tới 90%, giảm 40% nhân công trực tiếp và 25% thời gian chu kỳ sơn mỗi sản phẩm.

3.1 Thông số kỹ thuật tổng thể của dây chuyền sơn xe máy

Một dây chuyền sơn xe máy hiện đại được thiết kế dựa trên yêu cầu kỹ thuật khắt khe của các hãng xe lớn như Honda, Yamaha hay Piaggio. Các thông số cơ bản bao gồm:

Tất cả các chỉ số này được kiểm soát tự động qua PLC/SCADA giúp dây chuyền hoạt động ổn định, đáp ứng yêu cầu chất lượng đồng đều và giảm lỗi sản phẩm xuống dưới 0,5%.

3.2 Tiêu chuẩn chất lượng bề mặt sơn

Chất lượng sơn trên xe máy phải đáp ứng đồng thời các tiêu chuẩn về cơ lý, hóa học, thẩm mỹ và độ bền môi trường. Công nghệ sơn 3 lớp được thiết kế để đạt chuẩn quốc tế về độ bóng, độ dày, độ bám và khả năng chống lão hóa:

Nhờ sự kiểm soát chặt chẽ này, sản phẩm sơn hoàn thiện có thể duy trì màu sắc và độ bóng sau 3–5 năm sử dụng trong điều kiện nắng nóng, ẩm và khói bụi đô thị.

3.3 Tiêu chuẩn thiết kế phòng sơn xe máy

Phòng sơn xe máy đạt chuẩn công nghiệp phải tuân thủ các tiêu chí kỹ thuật về môi trường, dòng khí, chiếu sáng và an toàn.

Bên trong buồng sơn, luồng khí di chuyển từ trên xuống dưới (down draft), qua sàn hút khí và bộ lọc nước, loại bỏ bụi sơn hiệu quả. Đèn chiếu sáng có lớp kính bảo vệ chống tia UV để không ảnh hưởng đến sắc độ sơn.

Mỗi phòng sơn xe máy đều có cảm biến đo chênh áp và báo động khi áp suất giảm dưới 3 Pa, nhằm đảm bảo điều kiện môi trường luôn ổn định, ngăn bụi và hơi ẩm xâm nhập vào buồng sơn.

3.4 Thông số kỹ thuật của buồng sấy

Buồng sấy trong dây chuyền sơn xe máy là bộ phận ảnh hưởng trực tiếp đến chất lượng màng sơn, đặc biệt trong công đoạn clear coat.

Một buồng sấy đạt chuẩn không chỉ đảm bảo nhiệt phân bố đồng đều mà còn phải có hệ thống an toàn: cảm biến áp suất, cảm biến CO, van ngắt gas tự động và công tắc khẩn cấp khi vượt ngưỡng 180°C.

3.5 Tiêu chuẩn về vật liệu sơn và quy trình sử dụng sơn nhựa xe máy

Các dòng sơn nhựa xe máy hiện nay chủ yếu gồm: sơn PU (Polyurethane), sơn Acrylic, sơn NC (Nitrocellulose) và sơn nước gốc epoxy-modified.

Các chỉ số kỹ thuật quan trọng:

• Độ nhớt sơn: 18–25 giây (Ford Cup #4, 25°C)
• Tỷ lệ pha loãng: sơn : dung môi = 1 : 1 ± 0,1
• Áp suất phun: 0,25–0,35 MPa
• Khoảng cách phun: 15–25 cm
• Số lớp sơn: 3–4 lớp, chồng lấn 50–70%
• Độ dày mỗi lớp: primer 10 µm, base 20 µm, clear 15 µm

Với vật liệu nhựa, trước khi phun sơn nhựa xe máy, bề mặt phải được xử lý plasma hoặc sấy 70°C để loại tĩnh điện, giúp sơn bám đều.

3.6 Tiêu chuẩn kiểm nghiệm sau sơn

Sau khi hoàn thiện, các chi tiết phải trải qua hàng loạt phép thử nghiệm:

1. Kiểm tra ngoại quan: không sần, không rỗ, không lệch màu.
2. Độ dày màng sơn: đo bằng máy đo từ tính, sai số ±1 µm.
3. Độ bám dính: cắt ô vuông 1×1 mm, đạt mức 5B.
4. Thử uốn cong: uốn 180° trên thanh Ø10 mm, không bong.
5. Thử va đập: 50 kg·cm không nứt.
6. Thử chịu xăng: ngâm 5 phút, không phồng rộp.
7. Thử lão hóa UV: 1.000 giờ, ΔE ≤ 1,5.
8. Thử muối phun: 500–1.000 giờ, không rỉ.
9. Kiểm tra gloss: 60° ≥ 90 GU, 20° ≥ 80 GU.

Kết quả được lưu trữ bằng hệ thống SCADA, tự động cảnh báo khi sản phẩm không đạt thông số, giúp loại bỏ lỗi sớm trước khi ra khỏi dây chuyền.

3.7 Hiệu suất vận hành và chỉ số OEE của dây chuyền sơn xe máy

Một dây chuyền sơn xe máy tiêu chuẩn ETEK có thể đạt:

• Availability (Khả dụng): ≥ 93%
• Performance (Hiệu suất): ≥ 95%
• Quality (Tỷ lệ sản phẩm đạt): ≥ 98,5%
  → OEE trung bình: ≥ 91%

Với hệ thống phun robot và phòng sơn xe máy điều áp, hiệu suất sử dụng sơn tăng 30–40% so với phun thủ công. Lượng khí và điện tiêu hao giảm 25%, chi phí bảo trì giảm 40% nhờ cơ chế tự động vệ sinh súng phun và đường ống.

Một nhà máy công suất 3.000 chi tiết/ngày có thể tiết kiệm trung bình 1,2 tỷ đồng/năm chi phí vận hành khi áp dụng hệ thống sơn tự động của ETEK.

4.1 Lợi ích kỹ thuật vượt trội của dây chuyền sơn xe máy

So với phương pháp sơn thủ công, dây chuyền sơn xe máy mang lại độ chính xác, năng suất và ổn định vượt trội nhờ ứng dụng tự động hóa, robot phun và kiểm soát môi trường vi khí hậu trong phòng sơn xe máy.

Công nghệ robot phun 6 trục có khả năng định vị ±0,2 mm, điều chỉnh góc phun theo biên dạng 3D của từng linh kiện. Mỗi đầu phun có thể kiểm soát lưu lượng sơn 0,25–0,35 L/phút, áp suất khí 0,3 MPa, bảo đảm hạt sơn phân bố đồng đều.

Bề mặt sản phẩm sau phun đạt độ bóng ≥ 90 GU, độ mịn cấp hạt < 0,5 µm và sai lệch màu ΔE ≤ 1. Việc đồng nhất lớp sơn giúp sản phẩm có độ phản xạ ánh sáng đồng đều, không xuất hiện hiện tượng “mây” hay “gợn sóng” khi nhìn dưới đèn 1.200 lux.

Tích hợp công nghệ điều khiển PID giúp buồng sấy giữ nhiệt độ chính xác ±2°C, loại bỏ hoàn toàn nguy cơ cháy lớp bóng hoặc chảy sơn. Ngoài ra, hệ thống cân bằng áp suất khí trong phòng sơn xe máy (5–10 Pa) đảm bảo không khí luôn sạch, tránh bám bụi vào màng sơn.

Nhờ sự đồng bộ giữa cơ khí, điện – khí nén và phần mềm điều khiển, dây chuyền đạt hiệu suất vận hành liên tục 24/7, thời gian bảo trì định kỳ chỉ chiếm 3–5% tổng thời gian vận hành, giúp tăng năng suất tổng thể lên 20–30%.

4.2 Lợi ích kinh tế – tiết kiệm chi phí toàn diện

Việc đầu tư dây chuyền sơn xe máy đem lại lợi ích kinh tế rõ rệt. So với dây chuyền thủ công, hệ thống tự động hóa giúp tiết kiệm:

• Nguyên liệu sơn: giảm hao hụt 25–30% nhờ cơ chế thu hồi khí và kiểm soát độ dày.
• Điện năng: giảm 15–20% nhờ hồi nhiệt trong buồng sấy.
• Nhân công: giảm 40–50% vì robot phun thay thế lao động trực tiếp.
• Thời gian chu kỳ: rút ngắn 30% thời gian hoàn thiện mỗi chi tiết.
• Tỷ lệ phế phẩm: giảm còn < 0,5%.

Với dây chuyền công suất 3.000 chi tiết/ngày, mức tiết kiệm trung bình đạt 1,5–2 tỷ đồng/năm, thời gian hoàn vốn chỉ 2–3 năm.

Hiệu suất sử dụng sơn cao (≥ 90%) và khả năng thu hồi dung môi đến 98% giúp giảm chi phí vật tư cũng như chi phí xử lý môi trường. Ngoài ra, việc duy trì ổn định nhiệt độ trong buồng sấy làm tăng tuổi thọ sơn, giảm chi phí bảo dưỡng linh kiện.

4.3 Lợi ích về chất lượng sản phẩm và độ bền màng sơn

Lớp sơn nhựa xe máy được xử lý bằng công nghệ sơn 3 lớp cho phép tạo màng sơn dày, mịn, trong suốt và có chiều sâu màu sắc. Cấu trúc màng gồm:

• Primer: chứa kẽm phosphate, tăng độ bám dính.
• Color: dùng hạt mica hoặc nhôm pigment, tạo hiệu ứng ánh kim.
• Clear coat: chứa nhựa polyurethane, bảo vệ chống tia UV.

Độ dày tổng đạt 40 ± 3 µm, độ bám dính 5B, độ cứng 3H–4H và độ chịu muối 500–1.000 giờ. Lớp sơn bóng có khả năng kháng hóa chất (xăng, dầu, dung môi), duy trì độ trong suốt sau 1.000 giờ chiếu UV liên tục.

Các phép thử so sánh cho thấy lớp sơn xe máy phun trên dây chuyền sơn xe máy ETEK có tuổi thọ gấp 2,5 lần so với phun thủ công. Sản phẩm vẫn giữ màu và độ bóng sau 5 năm sử dụng trong điều kiện nắng ẩm, bụi và nhiệt độ 40°C.

4.4 Lợi ích về môi trường và an toàn lao động

Phòng sơn xe máy của ETEK được thiết kế kín hoàn toàn, hệ thống thông gió tuần hoàn cấp khí tươi 100%, hút khí thải qua màng nước và than hoạt tính, giúp giảm nồng độ VOC xuống < 50 mg/m³.

Công nghệ tuần hoàn khí trong buồng sấy cho phép tận dụng lại 20–25% nhiệt thừa, giảm phát thải CO₂ khoảng 180 tấn/năm cho nhà máy quy mô 30.000 chi tiết/ngày.

Hệ thống lọc bụi hai cấp (cyclone + cartridge) giữ lại 99% hạt sơn kích thước > 0,5 µm, giúp môi trường làm việc đạt chuẩn QCVN 05:2013/BTNMT.

Độ ồn trung bình của dây chuyền ≤ 80 dB(A), độ chiếu sáng 1.000 lux, nhiệt độ khu vực vận hành ổn định 26 ± 1°C. Toàn bộ công nhân làm việc trong khu vực sơn được bảo vệ bằng đồ chống tĩnh điện và mặt nạ lọc hơi dung môi đạt chuẩn EN 14387.

Nhờ đó, dây chuyền của ETEK vừa đáp ứng tiêu chuẩn ISO 14001:2015, vừa bảo đảm an toàn lao động theo ISO 45001:2018.

4.5 Ứng dụng thực tế của dây chuyền sơn xe máy trong công nghiệp

Dây chuyền sơn xe máy được ứng dụng trong hầu hết các nhà máy sản xuất linh kiện và lắp ráp xe máy tại Việt Nam, từ doanh nghiệp FDI đến OEM nội địa.

1. Sơn khung và thân xe:
   Áp dụng sơn lót chống rỉ, sơn màu và sơn bóng chống trầy. Bề mặt kim loại sau sơn đạt khả năng chống muối phun 1.000 giờ, độ bóng 90–95 GU, dùng cho khung xe, tay lái, chân chống, giá để hàng.

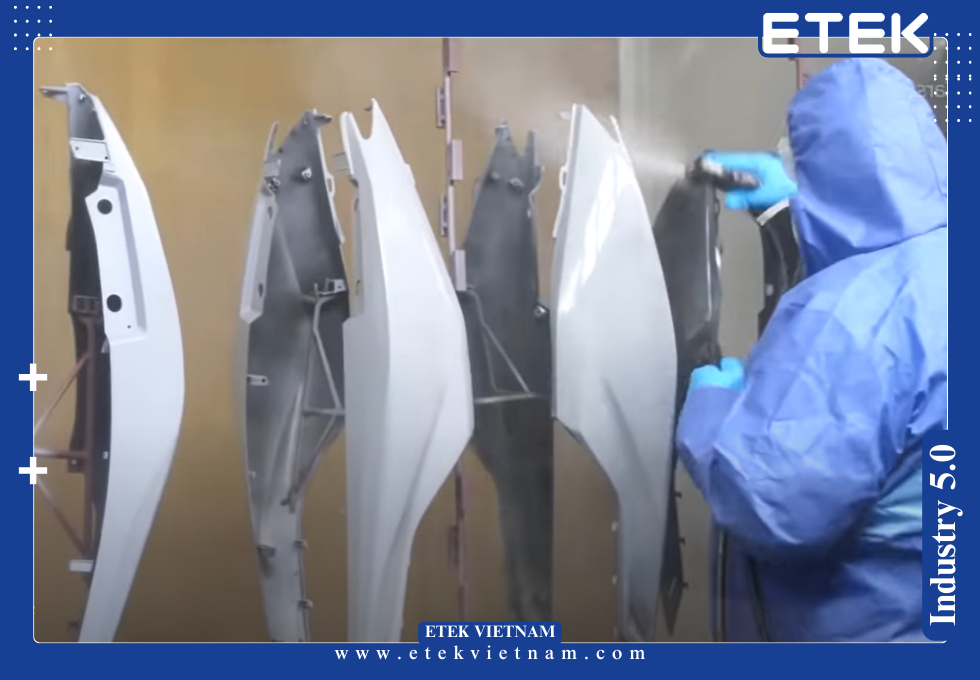

2. Sơn nhựa xe máy:
   Các linh kiện như yếm, ốp hông, chắn bùn, mặt nạ trước… được xử lý bằng công nghệ sơn 3 lớp, tạo màu sâu, bóng gương và có khả năng chịu uốn cong mà không nứt. Lớp sơn nhựa xe máy đạt độ dẻo 2 mm theo ISO 1519.
3. Sơn mâm, vành xe và phụ kiện:
   Ứng dụng sơn epoxy hoặc polyester chịu nhiệt cao 200°C, kháng xăng, kháng dầu. Màng sơn dày 60–80 µm, độ bám 5B, độ cứng 4H.
4. Sơn chi tiết nhôm và hợp kim:
   Các chi tiết như nắp máy, gác chân, tay phanh sử dụng sơn tĩnh điện hoặc sơn nước polyurethane, đảm bảo độ sáng bóng và chống ăn mòn điện hóa.
5. Sơn logo, tem nổi và phụ kiện trang trí:
   Dùng phòng sơn xe máy chuyên biệt, phun sơn trong suốt UV – giúp logo bền màu, không bong sau 1.000 giờ phun muối.

4.6 Xu hướng công nghệ và tự động hóa trong dây chuyền sơn xe máy

Ngành công nghiệp sơn xe máy đang chuyển mình theo hướng tự động hóa toàn diện và chuyển đổi xanh, trong đó ETEK là đơn vị tiên phong áp dụng các công nghệ:

• Công nghệ sơn robot 3D định vị laser: nhận diện hình dạng chi tiết bằng camera 3D, tự động điều chỉnh quỹ đạo phun, tăng hiệu suất sơn 20%.
• Hệ thống kiểm soát màu tự động: sử dụng camera quang phổ để phát hiện sai lệch ΔE > 1, tự động điều chỉnh tỷ lệ sơn – khí.
• Buồng sấy thông minh: tự cân bằng nhiệt bằng AI, điều chỉnh công suất quạt theo tải nhiệt thực tế, tiết kiệm điện 15%.
• Sơn nước thân thiện môi trường: giảm VOC gần như bằng 0, đáp ứng xu hướng “xanh hóa” chuỗi cung ứng toàn cầu.
• Quản lý dữ liệu qua SCADA – IoT: theo dõi điện năng, nhiệt độ, độ ẩm, lượng sơn tiêu thụ theo thời gian thực, giúp tối ưu chi phí vận hành.

Những dây chuyền tích hợp IoT có thể tự chẩn đoán lỗi, gửi cảnh báo sớm qua email hoặc SMS, nâng cao tính sẵn sàng (availability) lên tới 95–97%.

4.7 Giá trị chiến lược cho doanh nghiệp sản xuất

Đầu tư dây chuyền sơn xe máy hiện đại không chỉ giúp doanh nghiệp đạt chất lượng cao mà còn tạo lợi thế cạnh tranh dài hạn.

• Tăng năng suất: nhờ tự động hóa và robot phun, năng suất tăng 30–40%.
• Nâng cao thương hiệu: sản phẩm đạt tiêu chuẩn xuất khẩu Nhật – EU.
• Tối ưu chi phí: giảm tiêu hao nguyên liệu và điện năng hàng năm 20–25%.
• Bảo vệ môi trường: phát thải VOC gần như bằng 0.
• Đáp ứng chứng chỉ quốc tế: ISO 9001, ISO 14001, RoHS, REACH.

Nhà máy trang bị dây chuyền ETEK dễ dàng đạt chứng nhận OEM Tier 1, mở rộng hợp tác với các hãng lớn, đồng thời tăng giá trị sản phẩm 10–15% so với dây chuyền truyền thống.

5.1 ETEK – Nhà cung cấp giải pháp dây chuyền sơn xe máy toàn diện

ETEK không chỉ là đơn vị cung cấp dây chuyền sơn xe máy, mà còn là nhà tích hợp công nghệ toàn diện cho ngành hoàn thiện bề mặt công nghiệp. Công ty cung cấp giải pháp tổng thể theo mô hình EPC (Engineering – Procurement – Construction), bao gồm: khảo sát hiện trường, thiết kế chi tiết, chế tạo, lắp đặt, lập trình, vận hành và bàn giao dây chuyền hoàn chỉnh.

Tại ETEK, mỗi phòng sơn xe máy, buồng sấy, hệ thống khí và thiết bị phụ trợ đều được thiết kế đồng bộ, đảm bảo sự tương thích tuyệt đối về cơ – điện – nhiệt. Các kỹ sư ETEK sử dụng phần mềm thiết kế 3D Autodesk Plant và mô phỏng dòng khí CFD để tối ưu bố trí không gian, tránh dòng xoáy và vùng chết, đảm bảo lớp sơn phân bố đều trên mọi chi tiết xe máy.

Khách hàng được hỗ trợ toàn bộ hồ sơ kỹ thuật: bản vẽ mặt bằng tổng thể, sơ đồ điện – khí – nhiệt, quy trình vận hành chuẩn SOP, hướng dẫn bảo trì định kỳ và bộ tiêu chuẩn kiểm soát chất lượng (QC checklist) chi tiết cho từng công đoạn.

Nhờ đó, khi hoàn thiện, dây chuyền không chỉ đáp ứng yêu cầu sản xuất của Honda, Yamaha hay SYM, mà còn đạt chứng nhận ISO 9001 và ISO 14001 ngay từ giai đoạn nghiệm thu đầu tiên.

5.2 Cấu hình thiết bị cao cấp – công nghệ chuẩn Nhật Bản và châu Âu

ETEK là đối tác phân phối chính thức của các thương hiệu hàng đầu trong ngành sơn công nghiệp: Gema (Thụy Sĩ), Wagner (Đức), Anest Iwata (Nhật), Nordson (Mỹ). Các thiết bị sơn xe máy mà ETEK cung cấp có độ chính xác cao, tuổi thọ trung bình 8–10 năm, chi phí bảo trì thấp và khả năng tương thích linh hoạt với nhiều loại sơn khác nhau.

Hệ thống thiết bị tiêu biểu gồm:

• Robot phun sơn 6 trục ABB hoặc Yaskawa: góc phun ±180°, độ chính xác 0,1 mm, lưu lượng sơn 0,2–0,35 L/phút, hiệu suất phủ đạt 90–95%.
• Phòng sơn xe máy điều áp dương: độ sạch Class 10.000, bộ lọc khí H13 HEPA, đèn chiếu sáng 1.200 lux, áp suất duy trì 5–10 Pa, thân panel cách nhiệt dày 100 mm.
• Buồng sấy đối lưu tuần hoàn khí nóng: công suất 50–200 kW, điều khiển PID sai số ±2°C, hệ thống thu hồi nhiệt tiết kiệm 15–20% năng lượng.
• Băng tải treo tự động: tải trọng 100 kg/m móc, tốc độ 0,5–3 m/phút, điều khiển biến tần Siemens G120.
• Hệ thống thu hồi sơn: lọc nước + than hoạt tính, hiệu suất 98%, VOC < 50 mg/m³.

Mỗi buồng sấy được tính toán theo hệ số truyền nhiệt thực tế 4.000–5.500 W/m²·K, phân vùng độc lập cho từng công đoạn (sấy lót – sấy màu – sấy bóng) để duy trì nhiệt độ chính xác.

Ngoài ra, ETEK cung cấp thiết bị sơn nhựa xe máy chuyên dụng, gồm súng phun tĩnh điện công nghệ low-current (dòng điện 10–30 µA), tránh hiện tượng tích điện dư trên bề mặt nhựa ABS, đảm bảo lớp sơn mịn và đều màu.

5.3 Năng lực thiết kế, tự động hóa và tích hợp thông minh

ETEK luôn coi tự động hóa là trọng tâm trong thiết kế dây chuyền sơn xe máy. Hệ thống điều khiển trung tâm PLC Siemens S7-1200/1500 kết nối HMI 10–15 inch, giám sát thời gian thực các thông số: nhiệt độ buồng sấy, lưu lượng khí, điện áp phun, tốc độ băng tải và độ ẩm phòng sơn.

Toàn bộ dây chuyền được quản lý bằng phần mềm SCADA – IoT Platform, cho phép:

• Giám sát và lưu trữ dữ liệu vận hành 24/7.
• Phân tích năng suất, tiêu hao vật tư, điện năng.
• Cảnh báo lỗi sớm qua email hoặc tin nhắn SMS.
• Hỗ trợ bảo trì dự đoán (Predictive Maintenance).

Mỗi chi tiết sơn đều có mã QR code để truy xuất nguồn gốc và thông số kỹ thuật của từng công đoạn. Điều này giúp khách hàng dễ dàng đạt chứng chỉ IATF 16949 khi cung cấp cho các hãng xe quốc tế.

Hệ thống có thể tích hợp thêm module robot phun tự động, đo màu camera quang phổ, cảm biến áp suất chênh và điều khiển PID kép cho buồng sấy và phòng sơn xe máy, đảm bảo năng suất luôn đạt ≥ 95% hiệu quả thiết kế.

5.4 Tùy biến giải pháp cho từng quy mô nhà máy

ETEK hiểu rằng mỗi doanh nghiệp có đặc thù sản phẩm và quy mô khác nhau. Vì vậy, ETEK phát triển nhiều mô hình dây chuyền sơn xe máy phù hợp từng cấp độ sản xuất:

1. Dây chuyền bán tự động:
   Công suất 500–1.000 chi tiết/ca, phù hợp xưởng quy mô nhỏ hoặc doanh nghiệp OEM nội địa. Vận hành bán thủ công, phòng sơn xe máy sử dụng hệ thống hút lọc nước 1 cấp, buồng sấy điện trở, chi phí đầu tư thấp, có thể mở rộng về sau.
2. Dây chuyền tự động tiêu chuẩn:
   Công suất 1.500–3.000 chi tiết/ca, gồm robot phun, điều khiển PLC, buồng sấy 3 vùng nhiệt, tái tuần hoàn khí nóng, phù hợp nhà máy quy mô vừa.
3. Dây chuyền công nghiệp cao cấp:
   Công suất 5.000 chi tiết/ca, tự động hóa 90–95%, phun 3 robot, phòng sơn xe máy Class 10.000, buồng sấy hồi nhiệt, hệ thống IoT giám sát toàn bộ quy trình.

ETEK thiết kế mô-đun mở, giúp khách hàng dễ dàng nâng cấp dây chuyền khi mở rộng sản xuất hoặc thay đổi công nghệ sơn (ví dụ từ sơn dung môi sang sơn nước).

5.5 Dịch vụ kỹ thuật và bảo hành 24/7

Một lợi thế cạnh tranh quan trọng của ETEK là hệ thống dịch vụ hậu mãi toàn quốc. Các kỹ sư được đào tạo chuyên sâu về điện, khí nén, nhiệt và công nghệ sơn.

ETEK cung cấp:

• Bảo hành thiết bị 24 tháng.
• Bảo trì định kỳ 6 tháng/lần.
• Đào tạo kỹ thuật viên vận hành và QC.
• Kho linh kiện thay thế trong nước sẵn có, giảm thời gian chờ < 48 giờ.

Hệ thống IoT cho phép ETEK chẩn đoán lỗi từ xa, cập nhật phần mềm và điều chỉnh tham số vận hành qua internet. Nhờ đó, thời gian dừng máy giảm 40%, giúp dây chuyền duy trì OEE ≥ 90%.

Khi xảy ra sự cố, trung tâm kỹ thuật của ETEK phản hồi trong vòng 2 giờ, hỗ trợ trực tiếp hoặc trực tuyến 24/7.

5.6 Cam kết chất lượng – hiệu suất – an toàn

ETEK cam kết hiệu suất của dây chuyền sơn xe máy đạt đúng thông số thiết kế:

• Năng suất ≥ 95% mục tiêu.
• Độ bóng bề mặt ≥ 90 GU.
• Độ bám dính đạt 5B.
• Sai lệch màu ΔE ≤ 1.
• Tỷ lệ lỗi sản phẩm < 0,5%.

Tất cả phòng sơn xe máy và buồng sấy của ETEK đều đáp ứng tiêu chuẩn an toàn CE, ISO 12100 và QCVN 19:2009/BTNMT. Vật liệu chế tạo thân buồng sơn và sấy là thép mạ kẽm phủ sơn tĩnh điện dày 60 µm, tuổi thọ ≥ 15 năm.

ETEK còn tư vấn và thực hiện đo kiểm thực tế các chỉ số môi trường sau lắp đặt, gồm nồng độ VOC, nhiệt độ, độ ẩm, tiếng ồn, đảm bảo đạt chuẩn QCVN 05:2013/BTNMT và ISO 14001.

5.7 Tối ưu chi phí và phát triển bền vững cùng ETEK

Với kinh nghiệm triển khai hàng trăm dự án dây chuyền sơn công nghiệp, ETEK luôn hướng đến mục tiêu giúp doanh nghiệp tối ưu chi phí đầu tư và vận hành dài hạn.

Nhờ sử dụng hệ thống thu hồi năng lượng, bộ điều khiển thông minh và quản lý dữ liệu qua IoT, dây chuyền của ETEK giúp giảm:

• 15–20% tiêu hao điện năng.
• 30% hao hụt sơn.
• 25% chi phí nhân công.
• 40% thời gian bảo trì.

Bên cạnh đó, ETEK hỗ trợ doanh nghiệp xây dựng mô hình sản xuất xanh, áp dụng công nghệ sơn nước, khử mùi VOC và tái sử dụng không khí nóng, góp phần đạt chứng chỉ LEED hoặc ISO 50001.

ETEK cũng cung cấp giải pháp nâng cấp dây chuyền cũ: chuyển đổi từ phun thủ công sang robot, cải tạo phòng sơn xe máy, lắp thêm buồng sấy hồi nhiệt, giúp tiết kiệm chi phí mà vẫn tăng hiệu quả vận hành.

5.8 Giá trị cốt lõi và cam kết của ETEK với khách hàng

ETEK luôn lấy ba giá trị làm kim chỉ nam cho mọi dự án:

1. Hiệu quả: thiết kế tối ưu, tiết kiệm năng lượng, năng suất cao.
2. Đồng bộ: hệ thống thống nhất từ xử lý bề mặt, phun sơn đến sấy khô.
3. Bền vững: vận hành ổn định, thân thiện môi trường, an toàn cho người lao động.

Khi lựa chọn dây chuyền sơn xe máy của ETEK, doanh nghiệp không chỉ đầu tư vào thiết bị, mà là đầu tư vào năng lực sản xuất hiện đại – đạt tiêu chuẩn quốc tế, dễ bảo trì, dễ mở rộng, và bảo đảm hiệu quả vận hành lâu dài.

ETEK luôn đồng hành cùng khách hàng trong suốt vòng đời dây chuyền: từ khâu tư vấn, lắp đặt, nghiệm thu đến bảo trì và cải tiến công nghệ. Mục tiêu của ETEK là giúp doanh nghiệp sản xuất xe máy đạt chất lượng toàn cầu, chi phí nội địa, và phát triển bền vững.

KẾT LUẬN

Trong bối cảnh ngành công nghiệp xe máy chuyển sang xu hướng tự động hóa và sản xuất xanh, việc đầu tư dây chuyền sơn xe máy hiện đại là giải pháp tất yếu để nâng cao năng lực cạnh tranh. Với công nghệ tiên tiến, hệ thống đồng bộ, thiết bị chuẩn châu Âu – Nhật Bản và dịch vụ kỹ thuật chuyên nghiệp, ETEK chính là lựa chọn đáng tin cậy giúp doanh nghiệp đạt chất lượng quốc tế, tối ưu chi phí và phát triển bền vững trong dài hạn.

SẢN PHẨM LIÊN QUAN:

Các ứng dụng công nghệ sơn khác

Các dịch vụ công nghệ khác của ETEK
