DÂY CHUYỀN SƠN NHÚNG

2.1 Cấu trúc tổng thể của dây chuyền sơn nhúng

Một dây chuyền sơn nhúng tiêu chuẩn gồm 5 cụm chính: hệ thống xử lý bề mặt, bể sơn nhúng, khu vực thoát sơn – chảy sơn, hệ thống sấy, và băng tải vận chuyển tự động. Tùy mục đích sử dụng (sơn chống gỉ, sơn ED, sơn trang trí), dây chuyền được cấu hình dạng tuyến tính hoặc vòng khép kín.

Cấu trúc cơ bản gồm:

1. Cụm xử lý bề mặt: bao gồm 6–10 bể hóa chất (tẩy dầu, tẩy gỉ, trung hòa, phosphate hóa, rửa nước DI). Các bể này làm bằng inox 316L hoặc thép mạ kẽm, có gia nhiệt 40–60°C, dung tích 2–15 m³, được điều khiển bằng PLC duy trì pH và nhiệt độ ổn định.
2. Bể sơn nhúng: là trung tâm của dây chuyền, thể tích 2–10 m³ tùy sản phẩm. Bể có hệ thống khuấy tuần hoàn, kiểm soát độ nhớt và độ dẫn điện (conductivity 0,8–1,2 mS/cm đối với sơn ED). Bên trong lót vật liệu composite chống ăn mòn, có hệ thống lọc và trao đổi ion duy trì độ tinh khiết dung dịch.
3. Cụm thoát sơn và rút sản phẩm: sau khi nhúng, sản phẩm được nâng từ từ với tốc độ 0,5–2 m/phút để lớp sơn chảy đều, tránh tạo vệt. Góc nghiêng thoát sơn được điều chỉnh 5–15° nhằm tối ưu độ phủ.
4. Hệ thống sấy: bao gồm buồng sấy khí nóng hoặc lò sấy tuần hoàn. Nhiệt độ sấy 160–200°C, thời gian 20–30 phút. Độ lệch nhiệt trong buồng không quá ±3°C, giúp polymer hóa đồng nhất.
5. Băng tải treo tự động: dùng motor biến tần điều khiển tốc độ, tải trọng 50–100 kg/m móc. Toàn bộ hệ thống vận hành khép kín, có thể xử lý 1.000–3.000 sản phẩm/ca.

Nhờ thiết kế module, dây chuyền sơn nhúng của ETEK dễ dàng mở rộng công suất bằng cách bổ sung thêm bể hoặc tăng chiều dài băng tải mà không cần cải tạo toàn hệ thống.

2.2 Nguyên lý hoạt động của dây chuyền sơn nhúng

Quy trình hoạt động của dây chuyền sơn nhúng dựa trên nguyên lý “chìm – rút – thoát sơn”. Khi sản phẩm được nhúng chìm hoàn toàn trong bể sơn nhúng, dung dịch sơn bao phủ toàn bộ bề mặt vật thể.

Ở công nghệ sơn điện di (ED), điện áp 200–400V DC được cấp giữa cực dương và cực âm, tạo ra trường điện giúp hạt sơn tích điện bám chặt vào kim loại. Độ dày màng sơn tỷ lệ thuận với điện áp và thời gian nhúng.

Sau đó, vật được nâng ra khỏi bể với tốc độ ổn định, dung dịch dư chảy xuống và được thu hồi qua bộ lọc. Lượng sơn dư quay trở lại bể chính thông qua hệ thống hồi lưu khép kín.

Cuối cùng, sản phẩm đi qua hệ thống sấy ở 160–200°C, trong 15–30 phút. Quá trình này kích hoạt phản ứng trùng hợp (cross-linking) giữa nhựa epoxy hoặc acrylic và chất đóng rắn, tạo thành lớp sơn rắn chắc, bóng, bền hóa chất và chịu va đập tốt.

Đối với công nghệ sơn nhúng không điện (dip coating), cơ chế bám dính dựa vào độ nhớt và sức căng bề mặt. Tốc độ rút và độ nhớt được điều chỉnh đồng bộ để tạo lớp màng đều 30–80 µm, không tạo vết chảy.

2.3 Hệ thống xử lý bề mặt trước khi nhúng

Xử lý bề mặt là khâu quan trọng quyết định chất lượng lớp sơn. Giai đoạn này bao gồm các công đoạn hóa học và cơ học giúp loại bỏ dầu, bụi, gỉ, đồng thời tạo lớp phosphate bám dính cho sơn.

Một hệ thống tiêu chuẩn gồm 7 bể:

1. Tẩy dầu kiềm: NaOH 2–5%, nhiệt độ 50–60°C, thời gian 8–10 phút.
2. Rửa nước 1: loại bỏ kiềm dư.
3. Tẩy gỉ axit: H₃PO₄ hoặc HCl 3–10%, 40–50°C, 5–8 phút.
4. Rửa nước 2: cân bằng pH.
5. Phosphate hóa: Zn hoặc Fe phosphate, nồng độ 2–5%, 45–55°C, 10 phút.
6. Rửa nước DI: độ dẫn < 10 µS/cm.
7. Sấy khô sơ bộ: 90–100°C trong 10 phút.

Hệ thống tuần hoàn nước và lọc tự động giúp tiết kiệm 30% nước, hạn chế bùn thải. Tốc độ băng tải qua từng bể được điều chỉnh tự động theo chu kỳ 20–30 phút/lô.

Sau xử lý, bề mặt đạt độ sạch Sa 2.5, độ nhám Rz = 10–20 µm, độ bám sơn tăng 250% so với khi chưa xử lý.

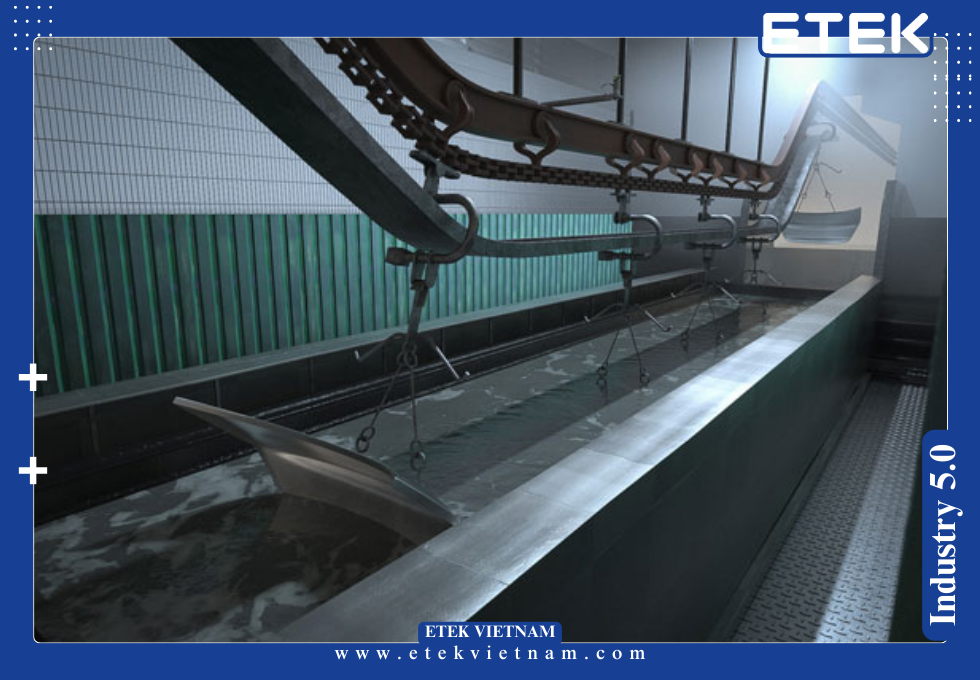

2.4 Cấu tạo bể sơn nhúng và hệ thống tuần hoàn

Bể sơn nhúng được chế tạo bằng inox 316L hoặc composite FRP chống ăn mòn, thể tích 2–20 m³. Thành bể dày 3–6 mm, gia cố khung thép định hình, chịu áp lực 0,3 MPa.

Hệ thống bơm tuần hoàn hoạt động 24/7, lưu lượng 5–15 m³/h, giúp dung dịch sơn luôn đồng nhất, tránh lắng đọng. Bộ lọc túi 5 µm loại bỏ tạp chất, đảm bảo dung dịch sạch tuyệt đối.

Đối với công nghệ sơn ED, bể còn trang bị:

• Màng siêu lọc UF (Ultrafiltration): lọc dung dịch thừa, thu hồi sơn.
• Hệ thống điện cực (Anode Cell): kiểm soát pH 5,5–6,2 và độ dẫn 0,8–1,2 mS/cm.
• Bộ khuấy từ và cảm biến nhiệt: duy trì dung dịch ở 25–30°C.

Toàn bộ bể sơn nhúng được cách điện, có rơ le bảo vệ và van xả an toàn. Hiệu suất thu hồi sơn đạt 98%, lượng sơn tiêu hao chỉ 0,05–0,1 kg/m².

2.5 Cụm thoát sơn, hồi lưu và kiểm soát độ dày

Sau khi nhúng, sản phẩm được nâng chậm để lớp sơn chảy tự nhiên. Tốc độ rút 0,5–2 m/phút, góc nghiêng 10–15°, giúp màng đều, không có bọt khí.

Cảm biến quang học kiểm tra độ dày thực tế và gửi dữ liệu về PLC. Nếu vượt ngưỡng ±5 µm, hệ thống tự điều chỉnh tốc độ rút hoặc độ nhớt dung dịch.

Dung dịch sơn dư được thu hồi bằng bơm hồi lưu, qua bộ lọc và đưa trở lại bể chính. Nhờ đó, hao hụt sơn giảm 40% so với công nghệ thủ công, đồng thời tránh ô nhiễm môi trường.

2.6 Hệ thống sấy và polymer hóa

Hệ thống sấy gồm hai vùng: sấy thoát ẩm và sấy polymer hóa.

• Sấy thoát ẩm: 100–120°C trong 10 phút, giúp bay hơi dung môi, ổn định màng sơn.
• Sấy polymer hóa: 160–200°C trong 20–30 phút, kích hoạt phản ứng trùng hợp.

Hệ thống sấy có quạt tuần hoàn công suất 2.000–4.000 m³/h, tốc độ gió 2–3 m/s, độ đồng đều nhiệt ±3°C. Vật liệu cách nhiệt bông gốm 100 mm, giảm thất thoát nhiệt 15%.

Nhiệt độ được điều khiển bằng PID, dữ liệu ghi nhận liên tục trên HMI. Kết quả lớp phủ đạt độ cứng H–2H, độ bền muối phun ≥ 1.000 giờ, độ bóng 80–95 GU, đáp ứng tiêu chuẩn ASTM D3359 và ISO 2813.

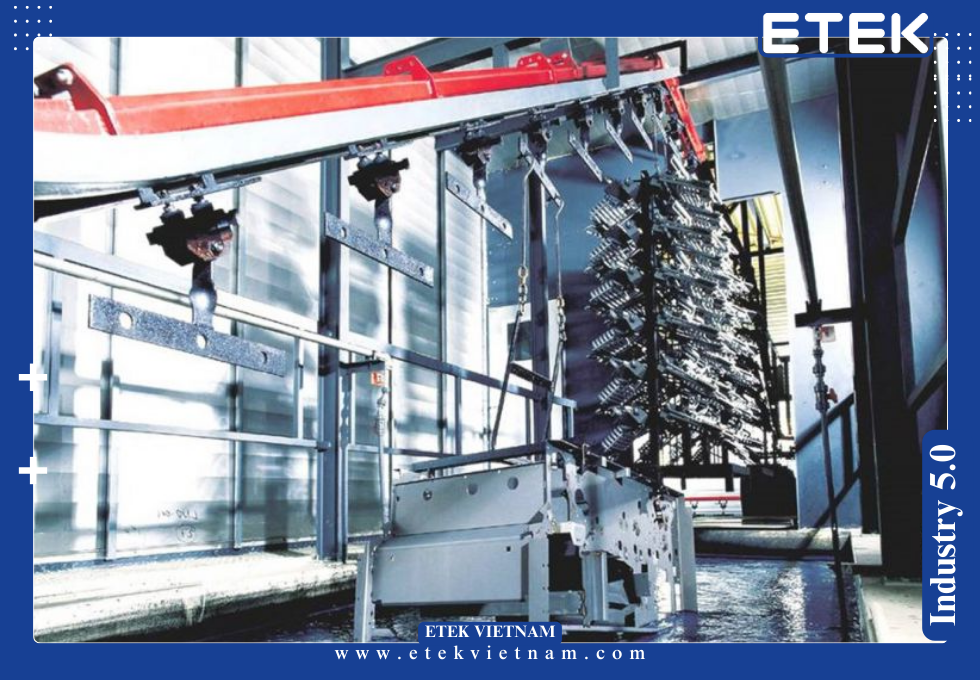

2.7 Hệ thống vận chuyển và điều khiển tự động

Toàn bộ dây chuyền sơn nhúng vận hành bằng băng tải treo hoặc hệ thống cẩu tự động. Cơ cấu nâng hạ dùng xi lanh thủy lực, tốc độ điều chỉnh 0,1–2 m/phút.

Hệ thống PLC Siemens S7-1200 kết nối màn hình HMI, cho phép cài đặt tốc độ rút, thời gian nhúng, nhiệt độ sấy, độ dẫn dung dịch. Dữ liệu được lưu trữ và xuất báo cáo OEE (hiệu suất tổng thể).

ETEK còn tích hợp cảm biến IoT để giám sát nhiệt, độ pH, áp suất bơm và mức dung dịch từ xa, giúp cảnh báo sớm sự cố, đảm bảo dây chuyền hoạt động liên tục 24/7.

3.1 Thông số kỹ thuật tổng quát của dây chuyền sơn nhúng

Một dây chuyền sơn nhúng đạt chuẩn công nghiệp có các thông số kỹ thuật được thiết kế chặt chẽ để đảm bảo độ ổn định và chất lượng màng phủ. Hệ thống này có thể tùy chỉnh theo quy mô nhà máy, loại vật liệu sơn, sản phẩm và tiêu chuẩn quốc tế mà doanh nghiệp hướng tới (ISO, ASTM, JIS).

Tất cả thông số được hiển thị trên giao diện HMI hoặc hệ thống SCADA, người vận hành có thể giám sát và lưu trữ dữ liệu theo thời gian thực.

3.2 Tiêu chuẩn kỹ thuật quốc tế áp dụng cho dây chuyền sơn nhúng

Dây chuyền sơn nhúng hiện đại phải đáp ứng các tiêu chuẩn kỹ thuật quốc tế để đảm bảo an toàn điện, hóa chất và môi trường, đồng thời đạt yêu cầu về độ bền màng sơn.

Các tiêu chuẩn được áp dụng phổ biến gồm:

• ISO 9001:2015 – Quản lý chất lượng hệ thống sản xuất.
• ISO 12944-6:2018 – Bảo vệ kết cấu thép chống ăn mòn bằng lớp phủ sơn.
• ASTM D3359 – Kiểm tra độ bám dính của sơn.
• ASTM D3363 – Kiểm tra độ cứng màng sơn bằng bút chì.
• ASTM B117 – Kiểm tra khả năng chống ăn mòn bằng phun muối.
• ISO 2813 – Đo độ bóng bề mặt lớp sơn.
• ISO 2409:2013 – Kiểm tra độ bám bằng phương pháp cắt ô.
• ISO 1461:2011 – Bảo vệ chống rỉ bề mặt kim loại.
• EN 50177:2010 – Quy chuẩn an toàn điện cho hệ thống sơn điện di.
• RoHS Directive 2011/65/EU – Hạn chế chất độc hại trong sơn công nghiệp.

Tất cả bể sơn nhúng, hệ thống bơm, van, cảm biến đều đạt chứng nhận CE, đảm bảo an toàn trong môi trường có độ ẩm cao và điện áp lớn.

3.3 Tiêu chuẩn chất lượng màng phủ

Chất lượng lớp sơn là yếu tố cốt lõi quyết định hiệu quả vận hành của dây chuyền sơn nhúng. Các thông số kỹ thuật thường được đo kiểm theo chuẩn quốc tế, với mức yêu cầu như sau:

Nhờ kiểm soát tốt quá trình điện phân và sấy, lớp sơn tạo ra có độ đồng đều tuyệt đối, độ bóng cao và chống oxy hóa lâu dài.

3.4 Thông số vận hành của hệ thống xử lý bề mặt

Xử lý bề mặt là giai đoạn tiêu thụ nhiều nước, hóa chất và năng lượng, do đó ETEK tối ưu toàn bộ hệ thống để đạt hiệu quả cao nhất.

Nhờ hệ thống tuần hoàn tự động và bộ trao đổi nhiệt tiết kiệm năng lượng, dây chuyền sơn nhúng của ETEK giảm 25% lượng nước tiêu thụ, giảm 15% hóa chất và tăng tuổi thọ dung dịch lên 1,5–2 lần.

3.5 Chỉ số vận hành và hiệu suất thiết bị (OEE)

Hiệu suất tổng thể của dây chuyền sơn nhúng được đánh giá qua ba chỉ số:

• Availability (Khả dụng): ≥ 93% – thời gian dừng máy ngắn nhờ hệ thống tự rửa và kiểm soát lỗi tự động.
• Performance (Hiệu suất): ≥ 95% – tốc độ băng tải ổn định, không rung lắc khi nhúng.
• Quality (Chất lượng): ≥ 98% – tỷ lệ sản phẩm lỗi < 1%.

OEE tổng đạt ≥ 90%, tương đương các nhà máy sơn ED của Nhật Bản và Hàn Quốc. Với cấu hình đầy đủ, dây chuyền có thể hoạt động liên tục 24/7, chỉ cần 2–3 nhân công vận hành mỗi ca.

3.6 Tiêu chuẩn an toàn và môi trường

Công nghệ dây chuyền sơn nhúng của ETEK được thiết kế thân thiện môi trường và an toàn tuyệt đối cho người vận hành.

• Khí thải: nồng độ VOC < 10 mg/m³, đạt QCVN 19:2009/BTNMT.
• Nước thải: COD < 75 mg/L, BOD < 30 mg/L, đạt QCVN 40:2011/BTNMT.
• Tiếng ồn: ≤ 80 dB(A), đảm bảo tiêu chuẩn TCVN 3985:1999.
• Điện trở tiếp đất: < 4 Ω (đối với bể điện di).
• Bảo vệ quá nhiệt: tự ngắt khi > 210°C, còi cảnh báo và đèn báo lỗi tự động.

Bên cạnh đó, hệ thống lọc khí và hồi lưu dung dịch giảm 90% lượng phát thải sơn ra môi trường, giúp bể sơn nhúng luôn sạch, duy trì chất lượng lớp phủ ổn định trong thời gian dài.

3.7 Tiêu chuẩn chứng nhận quốc tế và kiểm định thiết bị

Tất cả các thiết bị trong dây chuyền sơn nhúng của ETEK đều được kiểm định trước khi xuất xưởng và có chứng chỉ:

• CE (Châu Âu) – an toàn điện và cơ khí.
• RoHS & REACH – vật liệu không chứa kim loại nặng và hóa chất độc hại.
• ISO 45001:2018 – an toàn lao động công nghiệp.
• ISO 14001:2015 – hệ thống quản lý môi trường.
• TUV Rheinland (Đức) – xác nhận hiệu suất vận hành.

Các linh kiện chính như bơm, cảm biến, bộ điều khiển đều nhập khẩu từ Siemens (Đức), Omron (Nhật), hoặc Schneider (Pháp), đảm bảo độ chính xác cao và tuổi thọ trên 10 năm.

3.8 So sánh công nghệ sơn nhúng với công nghệ phun tĩnh điện

Kết quả so sánh cho thấy dây chuyền sơn nhúng phù hợp với sản phẩm yêu cầu lớp phủ chống gỉ bền lâu, trong khi sơn phun tĩnh điện phù hợp sơn trang trí ngoài trời hoặc vật liệu có yêu cầu màu sắc đặc biệt.

4.1 Lợi ích kỹ thuật vượt trội của dây chuyền sơn nhúng

Dây chuyền sơn nhúng mang lại hiệu quả kỹ thuật vượt trội so với phương pháp sơn phun hoặc sơn thủ công nhờ khả năng bao phủ toàn bộ bề mặt vật thể, kể cả những vị trí phức tạp như góc khuất, lỗ ren, gân tăng cứng hay bề mặt bên trong ống.

Nhờ sử dụng bể sơn nhúng có khuấy tuần hoàn liên tục, dung dịch sơn luôn ổn định về độ nhớt và thành phần, đảm bảo độ dày lớp sơn đồng đều từ 20–40 µm (sơn ED) hoặc 60–100 µm (sơn nhúng thông thường). Độ sai lệch độ dày chỉ ±5 µm, độ bám dính đạt chuẩn 5B (ASTM D3359).

Hệ thống điều khiển tự động bằng PLC và cảm biến điện tử kiểm soát nhiệt độ, tốc độ rút, điện áp và thời gian nhúng theo từng công đoạn. Cơ chế cân bằng pH và độ dẫn điện tự động giúp màng sơn hình thành ổn định, không tạo bọt khí, không vệt chảy, giảm lỗi sơn tới 95%.

Với cấu trúc cơ giới hóa cao, dây chuyền sơn nhúng có thể vận hành liên tục 24/7, thời gian dừng máy ngắn, hiệu suất tổng thể (OEE) ≥ 90%. Tuổi thọ trung bình của lớp sơn đạt 10–15 năm, chịu được muối phun > 1.000 giờ (theo ASTM B117), độ bền tia UV ≥ 500 giờ mà không phai màu.

4.2 Lợi ích kinh tế và tối ưu chi phí sản xuất

Về khía cạnh kinh tế, dây chuyền sơn nhúng giúp giảm chi phí nguyên liệu, nhân công và năng lượng đáng kể.

Hiệu suất sử dụng sơn đạt 95–98%, vì phần sơn dư đều được hồi lưu và lọc tái sử dụng. Trong khi đó, phương pháp sơn phun truyền thống chỉ đạt 60–70%. Với mức tiêu hao trung bình 0,05–0,1 kg/m², chi phí sơn giảm 35–40%.

Ngoài ra, quy trình tự động hóa cao giúp giảm nhân công trực tiếp 50%, giảm lỗi sản phẩm 80%. Một dây chuyền công suất 2.000 sản phẩm/ngày chỉ cần 3 người vận hành, trong khi sơn thủ công cần 8–10 người.

Hệ thống xử lý bề mặt tuần hoàn và hệ thống sấy tái thu hồi nhiệt giúp tiết kiệm năng lượng 20–25%, giảm điện năng tiêu thụ xuống còn 0,8–1,2 kWh/m².

Thống kê cho thấy, doanh nghiệp đầu tư dây chuyền sơn nhúng có thể thu hồi vốn trong 2–3 năm nhờ chi phí vận hành thấp và năng suất cao hơn 30–40% so với công nghệ cũ.

4.3 Lợi ích về chất lượng và độ bền sản phẩm

Chất lượng lớp sơn nhúng được đánh giá cao ở khả năng chống ăn mòn, độ đồng đều màu và độ bám dính vượt trội.

Trong công nghệ sơn ED (Electrodeposition), lớp sơn hình thành dưới tác dụng điện trường nên bao phủ hoàn hảo từng điểm nhỏ của bề mặt kim loại, kể cả các lỗ khoan hoặc khu vực bị khuất. Lớp phủ sau khi qua hệ thống sấy có độ bền kéo 30–40 MPa, độ cứng H–2H và khả năng chịu va đập 50 kg·cm mà không bong tróc.

Sơn nhúng cũng kháng hóa chất tốt, không bị ảnh hưởng bởi xăng, dầu, kiềm nhẹ hay dung môi thông thường. Khi thử nghiệm theo tiêu chuẩn ASTM D2794, màng sơn không nứt ở lực uốn 5 mm, duy trì màu sắc ổn định trong điều kiện tia UV liên tục 500 giờ.

Nhờ tính đồng đều tuyệt đối, dây chuyền sơn nhúng đặc biệt phù hợp cho sản phẩm cần chất lượng đồng nhất trên diện rộng như khung xe, tủ điện, thang máng cáp, ống thép mạ hoặc thiết bị dân dụng.

4.4 Lợi ích môi trường và an toàn lao động

Khác với công nghệ sơn dung môi, dây chuyền sơn nhúng không thải ra khí VOC (Volatile Organic Compounds) độc hại, gần như không tạo bụi sơn hay mùi khó chịu.

Bể sơn nhúng hoạt động khép kín, dung dịch sơn tuần hoàn liên tục qua bộ lọc và màng siêu lọc UF, do đó không phát tán ra môi trường. Mức phát thải khí < 10 mg/m³, nước thải sau xử lý đạt QCVN 40:2011/BTNMT, COD < 75 mg/L, BOD < 30 mg/L.

Trong hệ thống sấy, không khí nóng được tuần hoàn, tái sử dụng nhiệt thừa, giúp giảm phát thải CO₂ 150–200 tấn/năm cho nhà máy quy mô lớn.

Bên cạnh đó, ETEK trang bị hệ thống bảo vệ an toàn: van ngắt tự động khi áp suất vượt ngưỡng, cảm biến chống tràn bể, cảnh báo rò điện và còi báo nhiệt. Nhân viên vận hành chỉ cần thao tác trên màn hình HMI, hạn chế tối đa tiếp xúc với hóa chất.

Nhờ thiết kế “Zero VOC – Zero Emission”, dây chuyền sơn nhúng của ETEK đáp ứng tiêu chuẩn môi trường châu Âu (EU REACH, RoHS) và an toàn lao động (ISO 45001).

4.5 Ứng dụng trong các ngành công nghiệp

Dây chuyền sơn nhúng có khả năng đáp ứng đa dạng vật liệu như kim loại, hợp kim, gỗ, nhựa và composite. Tùy loại sơn và sản phẩm, hệ thống được thiết kế riêng để tối ưu hiệu suất.

1. Ngành ô tô – xe máy:
   Công nghệ sơn ED (E-coating) là tiêu chuẩn bắt buộc cho khung xe, chassis, mâm, tay lái, ống xả, khung ghế. Lớp sơn nhúng chống ăn mòn đến 1.000 giờ phun muối, chịu va đập tốt và độ dày đồng đều kể cả bên trong ống.
2. Ngành cơ khí chế tạo – kết cấu thép:
   Ứng dụng trong dầm, khung, thang cáp, lan can, giá đỡ, thiết bị nhà xưởng. Sơn nhúng epoxy – polyester cho khả năng chống rỉ sét cao, tăng tuổi thọ vật liệu lên 15–20 năm.
3. Ngành điện – điện tử:
   Các bể sơn nhúng chuyên dụng cho tủ điện, vỏ tủ điều khiển, thang máng cáp, bảng phân phối điện. Lớp sơn ED có khả năng cách điện, chịu nhiệt 150°C, kháng ẩm và cách ly hoàn toàn với môi trường ăn mòn.
4. Ngành nội thất – gia dụng:
   Sơn nhúng cho bàn ghế sắt, giá kệ, khung giường, máy giặt, bếp gas. Lớp sơn mịn, bóng, chống trầy xước, màu sắc đồng nhất, dễ vệ sinh.
5. Ngành gỗ – nhựa – composite:
   Dây chuyền nhúng sơn PU hoặc acrylic được dùng trong phủ bóng gỗ nội thất, đồ trang trí, ốp tường nhựa giả đá, giúp tăng độ bóng và bảo vệ chống ẩm.
6. Ngành hàng hải và năng lượng:
   Ứng dụng sơn nhúng epoxy chống ăn mòn muối biển cho cấu kiện giàn khoan, tàu thuyền, trụ điện gió, ống dẫn dầu, khung pin mặt trời.

Nhờ tính linh hoạt cao, dây chuyền sơn nhúng có thể thích ứng từ sản xuất hàng đơn chiếc đến dây chuyền công nghiệp tự động hóa hoàn toàn.

4.6 Phân loại dây chuyền sơn nhúng theo công nghệ

Công nghệ sơn nhúng được chia thành ba nhóm chính:

1. Sơn nhúng thông thường (Dip Coating):
   Không sử dụng điện, dựa vào độ nhớt và tốc độ rút để tạo lớp phủ. Phù hợp sơn trang trí hoặc phủ PU, acrylic trên gỗ, nhựa.
2. Sơn nhúng điện di cataphoretic (CED – Cathodic Electrodeposition):
   Hạt sơn mang điện tích dương bám lên cực âm của kim loại, tạo lớp phủ chống gỉ tối ưu. Sử dụng trong ô tô, xe máy, khung thép.
3. Sơn nhúng điện di anaphoretic (AED – Anodic Electrodeposition):
   Hạt sơn tích điện âm bám lên cực dương, thích hợp sơn epoxy nội thất, vỏ máy văn phòng, linh kiện điện tử.

Trong cả ba loại, hệ thống xử lý bề mặt, bể sơn nhúng, và hệ thống sấy đều có cấu trúc tương tự, chỉ khác ở đặc tính dung dịch và điện áp vận hành.

4.7 Giá trị chiến lược cho doanh nghiệp

Đầu tư dây chuyền sơn nhúng không chỉ giúp doanh nghiệp cải thiện chất lượng sản phẩm mà còn nâng cao năng lực cạnh tranh dài hạn:

• Tăng khả năng xuất khẩu: lớp phủ đạt chuẩn ASTM, ISO, CE, RoHS.
• Giảm chi phí bảo hành: do lớp sơn bền hơn, chống gỉ tuyệt đối.
• Đạt tiêu chuẩn môi trường xanh: đáp ứng yêu cầu LEED và ISO 14001.
• Nâng cao thương hiệu: thể hiện năng lực công nghệ và chất lượng đồng nhất.
• Tối ưu sản xuất: giảm nhân công, tăng năng suất, vận hành thông minh.

Một nhà máy ứng dụng hệ thống sấy tuần hoàn và bể sơn nhúng tự động có thể giảm 25% chi phí năng lượng và nâng sản lượng 30% mà không cần mở rộng mặt bằng.

5.1 Giải pháp tổng thể – từ thiết kế đến vận hành hoàn chỉnh

ETEK là đơn vị tiên phong trong lĩnh vực cung cấp dây chuyền sơn nhúng tự động hóa cao, mang đến giải pháp trọn gói từ khâu tư vấn, thiết kế, chế tạo thiết bị, lắp đặt, chạy thử đến đào tạo và chuyển giao công nghệ. Mỗi dự án được triển khai theo quy trình chuẩn hóa ISO 9001:2015, bảo đảm tiến độ, chất lượng và hiệu suất hoạt động tối ưu.

Khách hàng khi hợp tác với ETEK không chỉ nhận được một bể sơn nhúng hay hệ thống sấy, mà là một giải pháp tổng thể được tối ưu theo sản phẩm và công suất cụ thể. ETEK áp dụng phần mềm mô phỏng 3D AutoDesk Plant, SolidWorks Flow Simulation để xác định hướng dòng chảy dung dịch, kiểm tra phân bố điện trường và tính toán lực nâng – rút, giúp đảm bảo sự đồng nhất tuyệt đối trong toàn bộ quá trình nhúng sơn.

Hệ thống vận hành theo mô hình “Smart Line Integration” – toàn bộ dây chuyền kết nối với PLC Siemens S7-1200, HMI Proface, và SCADA iFIX để giám sát các thông số thời gian thực: nhiệt độ, pH, độ dẫn điện, dòng điện, tốc độ băng tải, độ nhớt dung dịch. Tất cả dữ liệu được lưu trữ và phân tích tự động để tối ưu năng suất và cảnh báo sớm sự cố.

5.2 Công nghệ và thiết bị tiêu chuẩn quốc tế

ETEK hợp tác với các thương hiệu thiết bị hàng đầu thế giới trong lĩnh vực sơn công nghiệp để trang bị cho dây chuyền sơn nhúng những linh kiện hiện đại và độ chính xác cao.

• Bể sơn nhúng: chế tạo bằng inox 316L hoặc composite FRP chống ăn mòn, lót cách điện hoàn toàn, tuổi thọ > 15 năm.
• Hệ thống màng siêu lọc UF: sử dụng module màng TORAY (Nhật Bản) hoặc Parker (Mỹ), hiệu suất lọc 99%, độ tinh khiết dung dịch duy trì liên tục.
• Anode Cell (điện cực): nhập khẩu từ Henkel (Đức), duy trì độ pH 5,5–6,2, ngăn hiện tượng tạo cặn catodic.
• Bơm tuần hoàn Grundfos (Đan Mạch): lưu lượng 10–30 m³/h, đảm bảo dung dịch luôn ổn định.
• Hệ thống sấy: dùng bộ đốt gas hồng ngoại Riello (Ý) hoặc điện trở nhiệt inox 310S, kiểm soát nhiệt ±2°C, tiết kiệm năng lượng 20%.
• Băng tải treo tự động: motor biến tần Siemens, tải trọng 50–100 kg/m móc, tốc độ điều chỉnh 0,5–3 m/phút, hoạt động êm, ổn định.

ETEK còn thiết kế riêng hệ thống sấy hai vùng (thoát ẩm – polymer hóa) và tích hợp bộ hồi nhiệt tuần hoàn giúp giảm 15–25% chi phí năng lượng. Toàn bộ dây chuyền được chế tạo tại xưởng bằng công nghệ cắt laser CNC, sơn phủ tĩnh điện dày 60 µm, đạt chuẩn CE và ISO 14001.

5.3 Dịch vụ kỹ thuật – bảo hành và hỗ trợ 24/7

ETEK duy trì đội ngũ kỹ sư cơ – điện – hóa chất có kinh nghiệm triển khai hàng trăm dự án dây chuyền sơn nhúng tại Việt Nam và Đông Nam Á. Mọi dây chuyền đều được bảo hành tiêu chuẩn 24 tháng, đồng thời được giám sát kỹ thuật từ xa thông qua hệ thống IoT.

Khi dây chuyền đi vào hoạt động, ETEK cung cấp:

• Đào tạo vận hành và bảo trì: hướng dẫn chi tiết về cách kiểm soát độ pH, điện áp, nhiệt độ và cách thay thế linh kiện.
• Hỗ trợ kỹ thuật 24/7: qua hotline và phần mềm giám sát từ xa.
• Bảo trì định kỳ 6 tháng/lần: kiểm tra cảm biến, bộ lọc, màng UF, hệ thống sấy, băng tải.
• Phụ tùng chính hãng: luôn có sẵn trong kho tại Việt Nam, không gián đoạn sản xuất.
• Hiệu chuẩn dây chuyền: định kỳ 12 tháng, bảo đảm điện áp, dòng và độ dẫn ổn định như ban đầu.

ETEK còn triển khai gói “Service Plus” – hợp đồng bảo trì toàn diện theo mô hình AMC (Annual Maintenance Contract), trong đó ETEK chịu trách nhiệm giám sát hiệu suất và bảo đảm sản lượng đạt thông số thiết kế (ví dụ 1.500 m²/giờ hoặc 2.000 sản phẩm/ngày).

5.4 Khả năng tùy chỉnh theo quy mô và loại sản phẩm

Không phải mọi nhà máy đều có cùng yêu cầu, vì vậy ETEK cung cấp nhiều cấu hình dây chuyền sơn nhúng phù hợp với từng quy mô:

• Dây chuyền mini: công suất 300–500 sản phẩm/ngày, bể nhúng 2–3 m³, phù hợp xưởng cơ khí nhỏ, chi phí đầu tư thấp, có thể mở rộng sau này.
• Dây chuyền trung bình: công suất 1.000–2.000 sản phẩm/ngày, có hệ thống sấy tuần hoàn khí nóng và điều khiển bán tự động.
• Dây chuyền công nghiệp lớn: công suất 3.000–5.000 sản phẩm/ngày, dùng robot hoặc cần trục tự động, điều khiển toàn bộ bằng PLC + SCADA.

Tùy loại sản phẩm – kim loại, nhôm, gỗ, nhựa, composite – ETEK thiết kế bể sơn nhúng riêng biệt với dung dịch sơn phù hợp (epoxy, acrylic, polyurethane, ED, hoặc hybrid). Ngoài ra, khách hàng có thể lựa chọn cấu hình:

• Bể đơn hoặc bể kép (Double Tank) – giúp thay màu nhanh hoặc xử lý nhiều loại vật liệu cùng lúc.
• Hệ thống sấy gas hoặc điện – tùy nguồn năng lượng của nhà máy.
• Tích hợp IoT giám sát năng lượng – đo và báo cáo tiêu thụ điện, nước, gas theo thời gian thực.

Mỗi thiết kế đều dựa trên khảo sát mặt bằng thực tế, đảm bảo tận dụng tối đa không gian và luồng vận chuyển trong nhà xưởng, tối ưu logistics nội bộ.

5.5 Ưu thế công nghệ và sự khác biệt của ETEK

Điểm khác biệt nổi bật của ETEK là cách tiếp cận dựa trên tối ưu dòng chảy – điện trường – nhiệt độ, đảm bảo chất lượng lớp phủ cao nhất.

• Phân tích CFD (Computational Fluid Dynamics): mô phỏng chuyển động dòng dung dịch trong bể sơn nhúng để đảm bảo không có vùng tĩnh.
• Tự động cân bằng pH và độ dẫn điện: bằng hệ thống cảm biến online kết hợp bơm định lượng hóa chất.
• Điều khiển thông minh SmartPID: phân tích phản hồi nhiệt theo thời gian thực để giữ ổn định nhiệt độ hệ thống sấy trong ±2°C.
• Cảm biến quang đo độ dày màng sơn: kết hợp camera AI phát hiện lỗi chảy sơn hoặc bọt khí.
• Chẩn đoán lỗi tự động (Predictive Maintenance): cảnh báo trước 5–7 ngày khi bộ lọc, bơm, hoặc màng UF đến giới hạn vận hành.

Nhờ những yếu tố này, dây chuyền của ETEK đạt hiệu suất >95%, chất lượng sản phẩm đạt tiêu chuẩn sơn công nghiệp quốc tế, đồng thời tiết kiệm năng lượng và chi phí bảo trì lâu dài.

5.6 Cam kết về hiệu quả, an toàn và môi trường

ETEK cam kết mọi dây chuyền sơn nhúng đều đạt tiêu chuẩn vận hành an toàn và thân thiện với môi trường.

• Hệ thống thu hồi sơn: hiệu suất 98%, không phát thải dung môi.
• Nước thải: xử lý đạt QCVN 40:2011/BTNMT, có chứng chỉ ISO 14001.
• Tiếng ồn vận hành: < 80 dB(A).
• Tiêu thụ điện: giảm 15–20% nhờ hồi nhiệt và quạt biến tần.
• Phát thải CO₂: giảm 150–200 tấn/năm với nhà máy quy mô lớn.

ETEK cũng hỗ trợ doanh nghiệp xây dựng hồ sơ kỹ thuật môi trường và đánh giá tác động môi trường (EIA), giúp nhà máy dễ dàng đạt tiêu chuẩn “Sản xuất xanh” hoặc chứng nhận LEED.

5.7 Giá trị hợp tác dài hạn với ETEK

Khi lựa chọn dây chuyền sơn nhúng của ETEK, doanh nghiệp không chỉ đầu tư một thiết bị mà còn sở hữu một nền tảng sản xuất bền vững. ETEK trở thành đối tác chiến lược đồng hành trong toàn bộ vòng đời vận hành – từ tư vấn cải tiến đến mở rộng công suất.

Doanh nghiệp được hưởng:

• Giải pháp kỹ thuật đồng bộ từ xử lý bề mặt – nhúng sơn – sấy.
• Hiệu quả kinh tế cao: hoàn vốn nhanh, giảm chi phí 30–40%.
• Dịch vụ toàn diện: bảo hành, đào tạo, hỗ trợ kỹ thuật dài hạn.
• Hệ thống an toàn – thân thiện môi trường: đáp ứng tiêu chuẩn quốc tế.
• Khả năng mở rộng dễ dàng: thiết kế module, nâng cấp tự động hóa mà không cần thay đổi cấu trúc.

ETEK luôn đặt mục tiêu tối đa hóa hiệu quả sản xuất, ổn định chất lượng và giảm chi phí cho doanh nghiệp. Đầu tư vào dây chuyền sơn nhúng của ETEK là bước đi chiến lược giúp nhà máy nâng cấp năng lực công nghệ, tăng giá trị sản phẩm và mở rộng thị trường xuất khẩu.

Chọn ETEK – là chọn sự tối ưu, ổn định và phát triển bền vững trong mọi dự án công nghiệp.

SẢN PHẨM LIÊN QUAN:

Các trạng thái sơn khác

Các dịch vụ công nghệ khác của ETEK
